SU建模情报局——通过点击互动实现隐藏的动态组件

作者:活力网-Andrew 2018-06-19


同学们大扎好!

这里是活力网的



欢迎大家收看活力网的SU建模情报局专栏

本期还是我们的



本期案例介绍

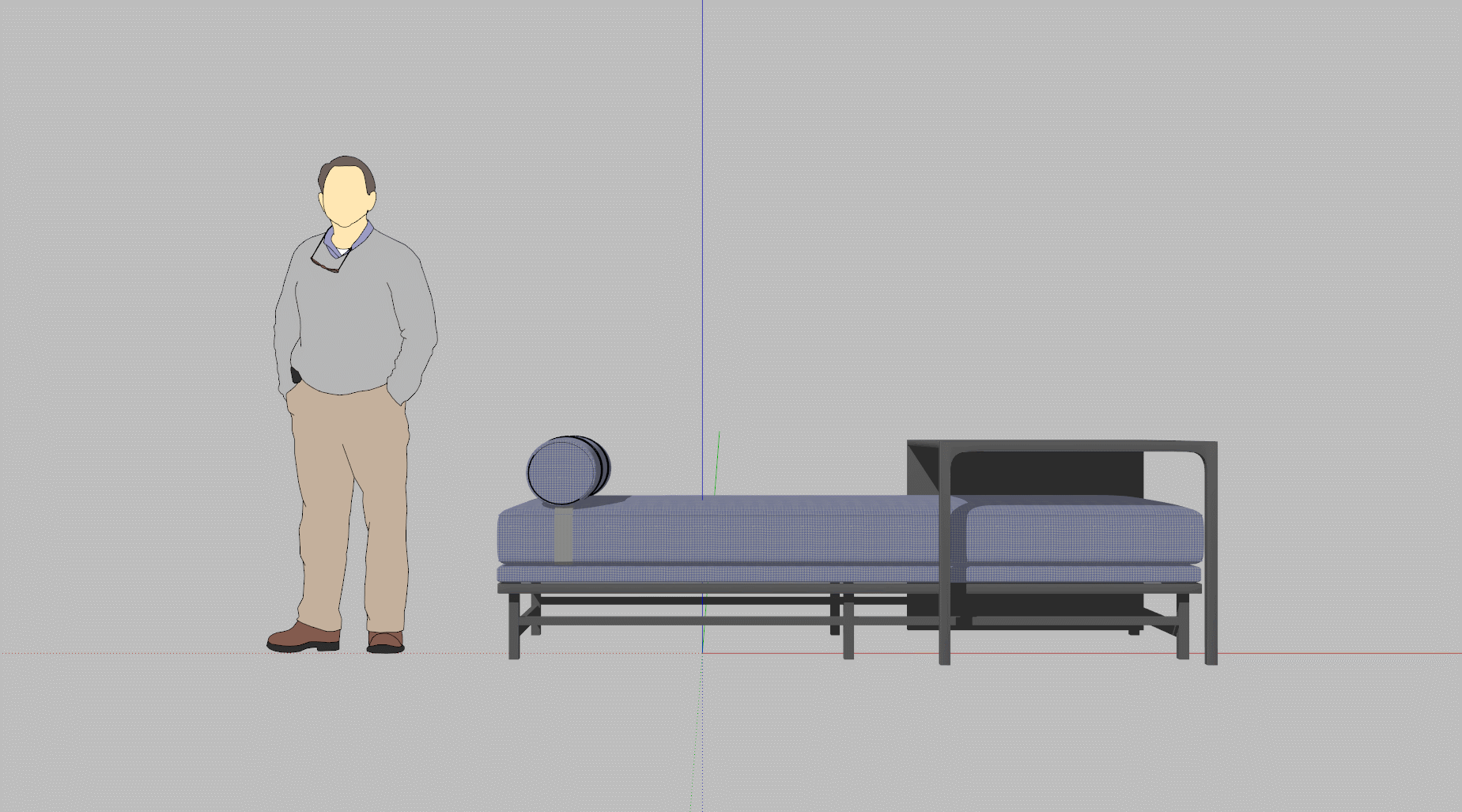

通过点击互动,动态隐藏家具部件

(请看下方动图▼)



这一期我们再来一个简单基础的案例

假如,你要销售一个躺椅

这个躺椅一共有两种卖出去的方式

一种带桌子,一个不带桌子

那如何快速隐藏或者显示桌子呐?

有的朋友说:“直接选中隐藏不就好了?……”

嗯…这样一点都不好玩…

用动态组件可以很轻松的快速 隐藏/显示 组件

这里我们就需要用到

动态组件的第一个工具

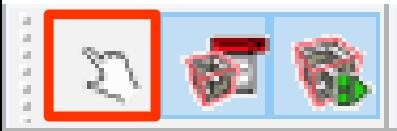

就是那个小手指

点击互动

(onClick)



通过点击互动

可以最直观的实现 隐藏/显示 组件

视频学习路径

本期案例详细教程请点击下方链接:

https://www.uzing.net/course_show-1660-5998-12-5-1.html

进入活力网SU建模情报局

(活力网付费会员可免费观看)

友情提示:跟着视频练习,效果更佳呦!


案例模型获取




每天分享一个SketchUp精选模型



微信扫码关注“iMod”订阅号

回复“SU43”获取案例模型下载地址



图文简易教程


这里呐,我们为大家附上一个简易的图文教程

首先,我们将桌子与躺椅分别单独成组件

然后再全部选中成组件

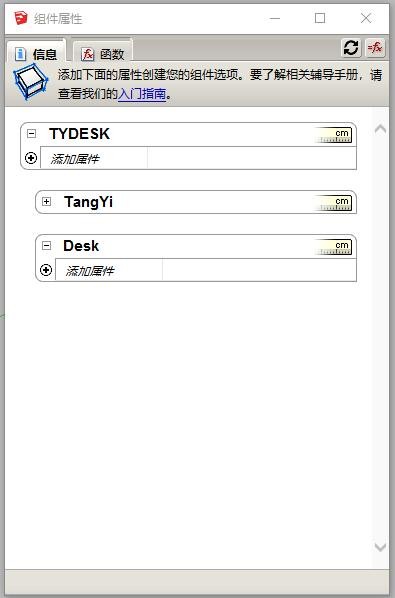

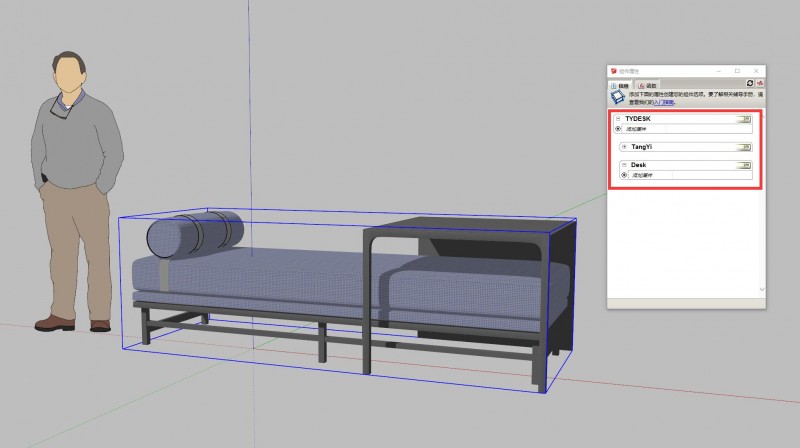

于是我们得到了一个这样的嵌套组件

注意嵌套组件的单位

注意组件名称不能出现符号


第二步,明确,我们要点击哪里,要隐藏哪里?

我们要点击这个模型的任何一个位置

然后让桌子隐藏

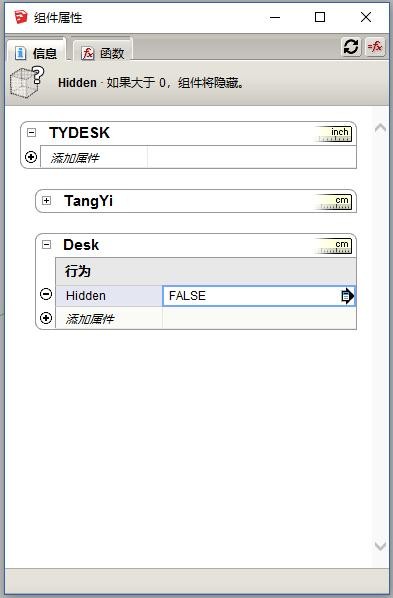

于是为桌子加一个行为“Hidden”

“Hidden”中的信息

FALSE = 显示

TRUE = 隐藏

在这个语言中 所有 大于 0 的数字都为 TRUE

所有 等于或者小于 0 的数字都为 FALSE

所以大家可以在“Hidden”的后面随意输入一个大于 0 的数字

是不是发现桌子已经被隐藏了?



接下来我们该讨论的就是要点击哪里?

我们要点击模型的任何一个位置

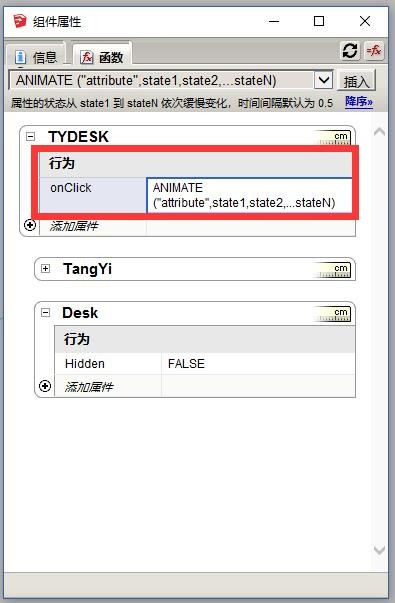

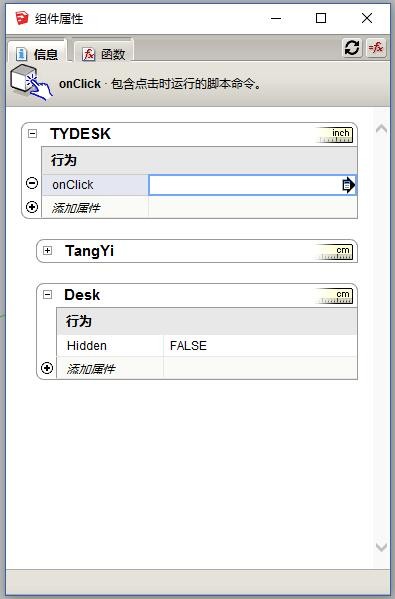

于是,我们可以给整体模型增加一个“onClick”



增加 “onClick” 后我们在其后方增加一个函数

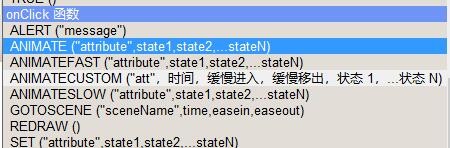

动画函数

ANIMATE("attribute",state1,state2,...stateN)



这个函数是在“onClick”下方的函数

也就是说,只要关于点击互动的函数都可以在这里找



接下来就是最关键的问题

我们如何将整体模型的“onClick”与桌子模型的“Hidden”关联起来呐?

很简单

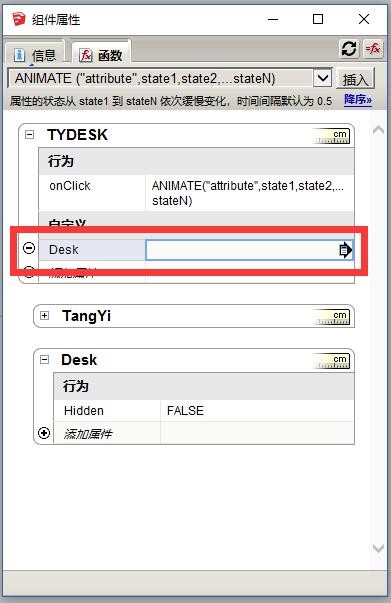

首先我们在整体模型上给一个自定义属性就叫“Desk”

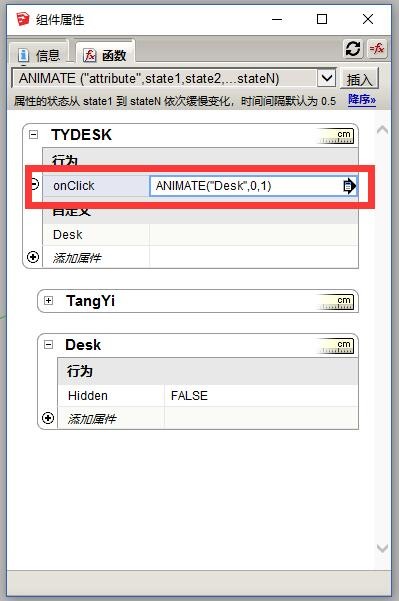

然后将整体模型的“onClick”修改为

ANIMATE("Desk",0,1)

修改后的意思就是

单击互动出现动画,动画是什么呐?

单击一次"Desk"的数值为“0”

再单击一次数值为“1”

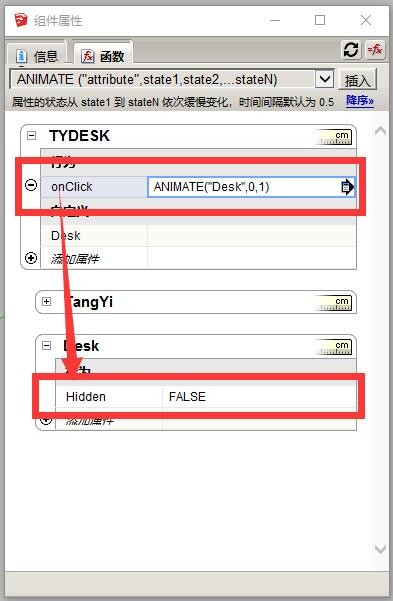

最后只要将整体模型的Desk属性与Desk组件的Hidden行为关联起来就好了



这个比较简单

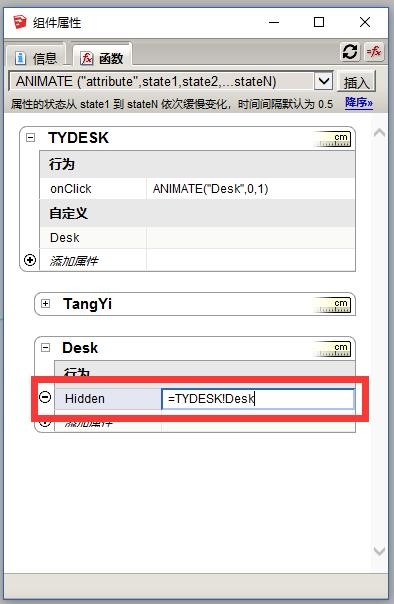

只要在Desk组件的Hidden行为后面输入“=”

然后再鼠标左键点击一下整体模型的Desk属性就好

这样Hidden行为就等于整体模型的Desk属性

两者就实现了数据共享



这样,我们的动态隐藏物体的动态组件就做好啦!



好的!这次Andrew就为大家吹到这里

更多关于动态组件以及SU建模技巧的教程

还请继续关注我们的

SU建模情报局
