一年一度的毕业季又来了
又到卖破烂和集体开黑LOL的时候了
暑假是个值得珍惜的日子
但是……除了LOL
我们是不是应该认（假）认（模）真（假）真（样）的学点什么昵？
好吧 那就趁大家LOL的空闲
我们一起聊聊关于工作流的那些事儿
我们今天聊的工作流是
Sketchup + Layout 室内设计施工图 工作流
那什么是……工作流昵？
百度百科是这么说的……：
工作流是将一组任务组织起来以完成某个经营过程 定义了任务的触发顺序和触发条件
每个任务可以由一个或多个软件系统完成 也可以由一个或一组人完成
还可以由一个或多个人与软件系统协作完成
…………
啊……心好累
好吧 其实在设计领域的工作流我们可以简单的理解成
多个软件发挥自己的优势 共同协助完成设计工作 从而提高工作效率和质量
其实工作流这个词在我们身边 各行各业随处可见
当我们要完成一个室内设计工作时 必然会用到工作流

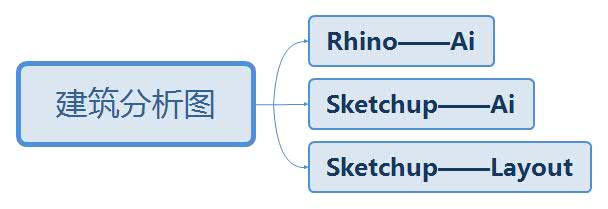

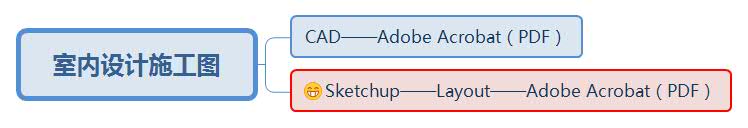

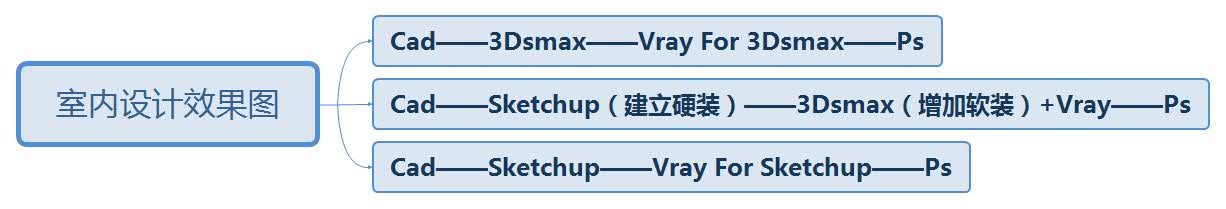

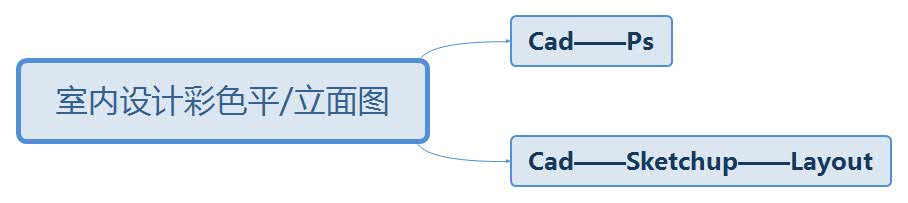

举几个栗子
像我们举的这几个例子 制作同一个内容 可能会有很多种方法 会用到很多种软件
这就是工作流
工作流没有固定的模式 可能会使用到更多的软件 没有优略之分
只有哪个效率更高 哪个成果更好 但更多的还是看个人喜好
那我们今天介绍的就是关于室内设计施工图的一个工作流
要用到的软件
Layout 2017
AutoCAD

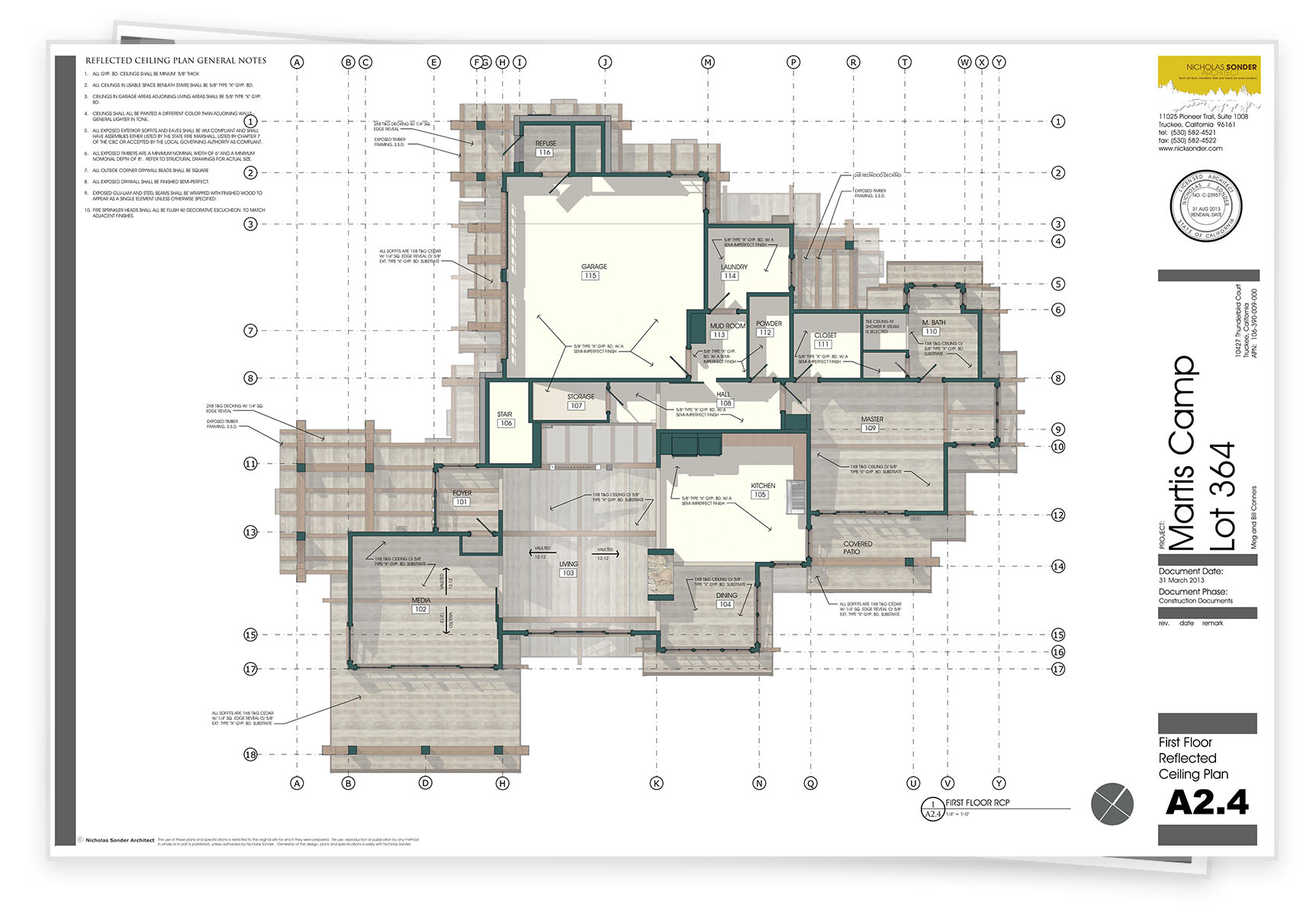

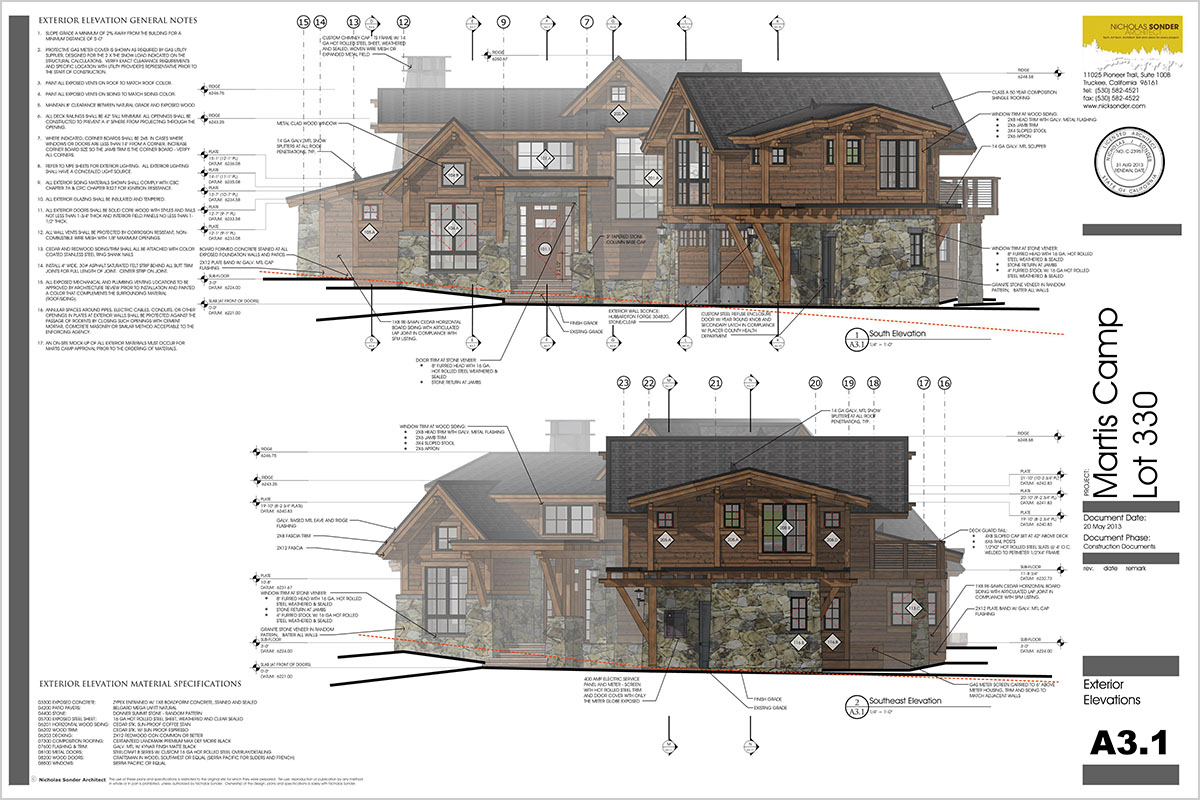

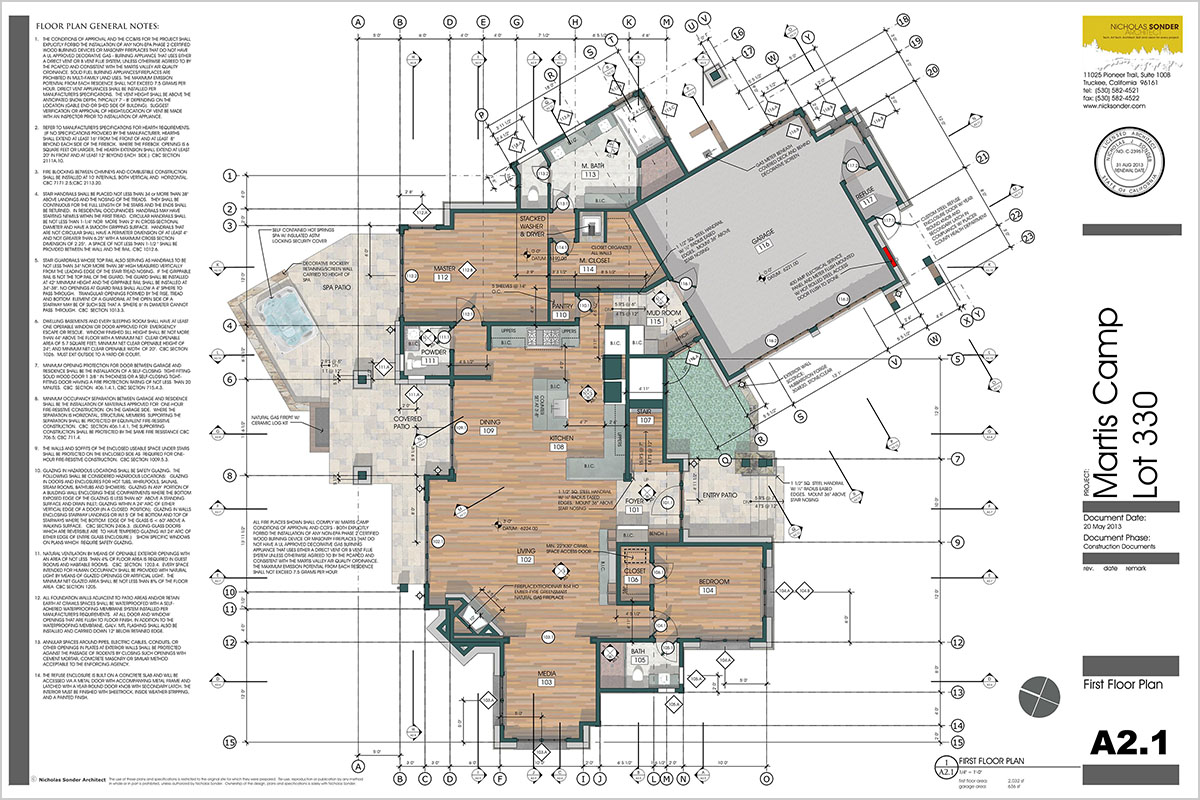

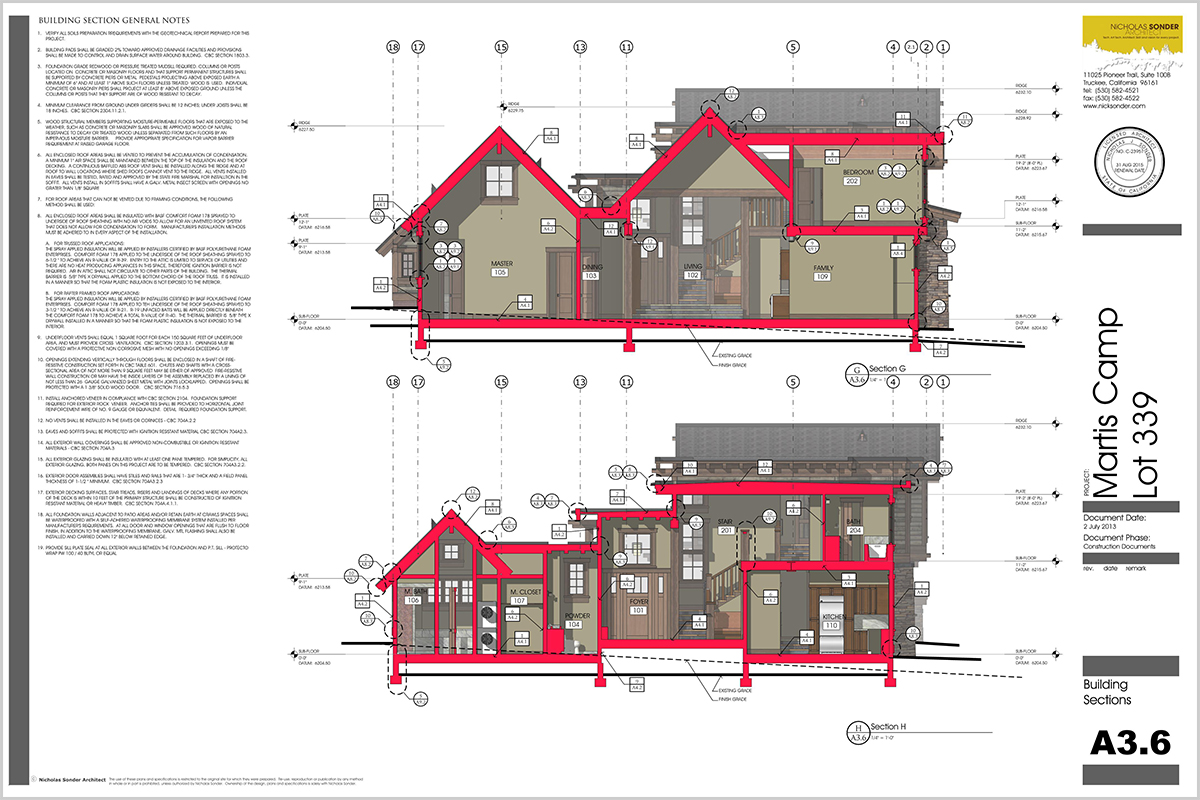

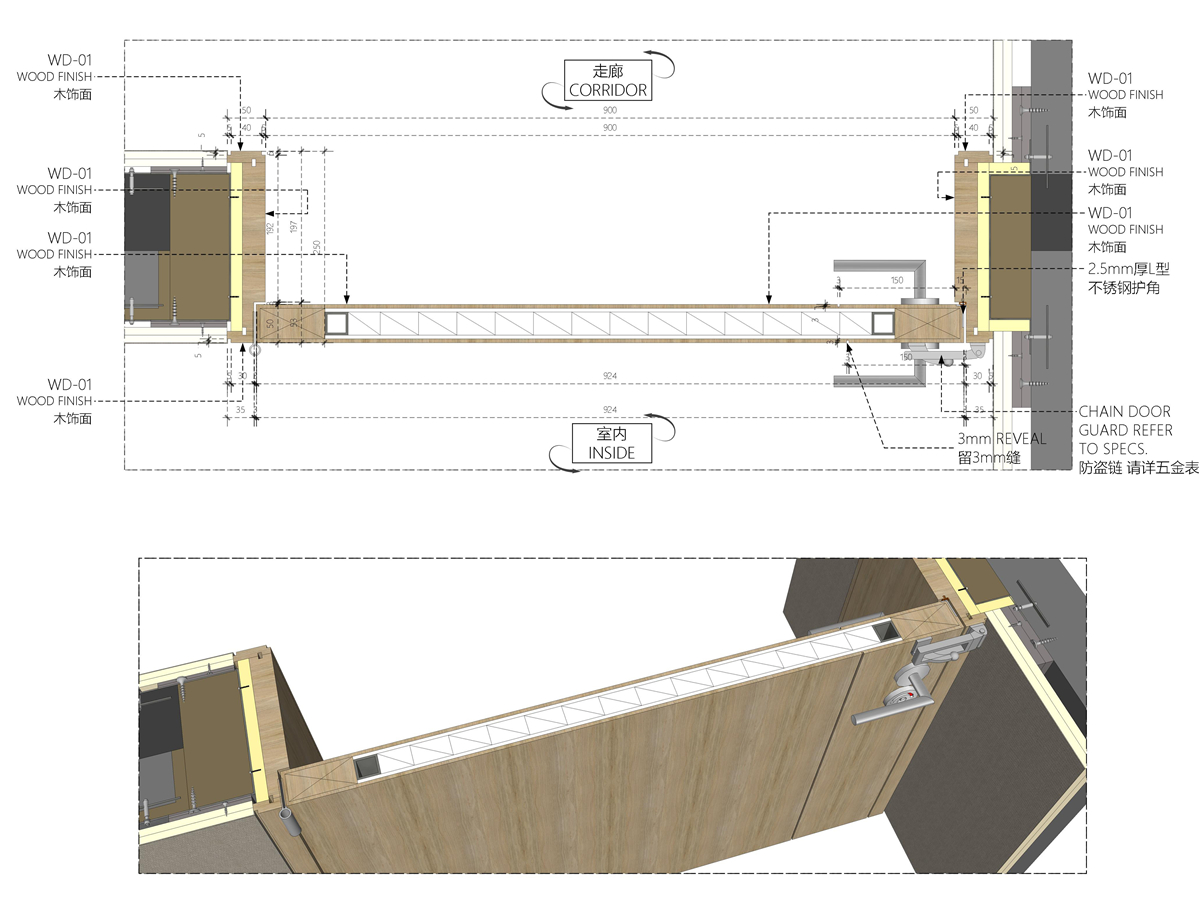

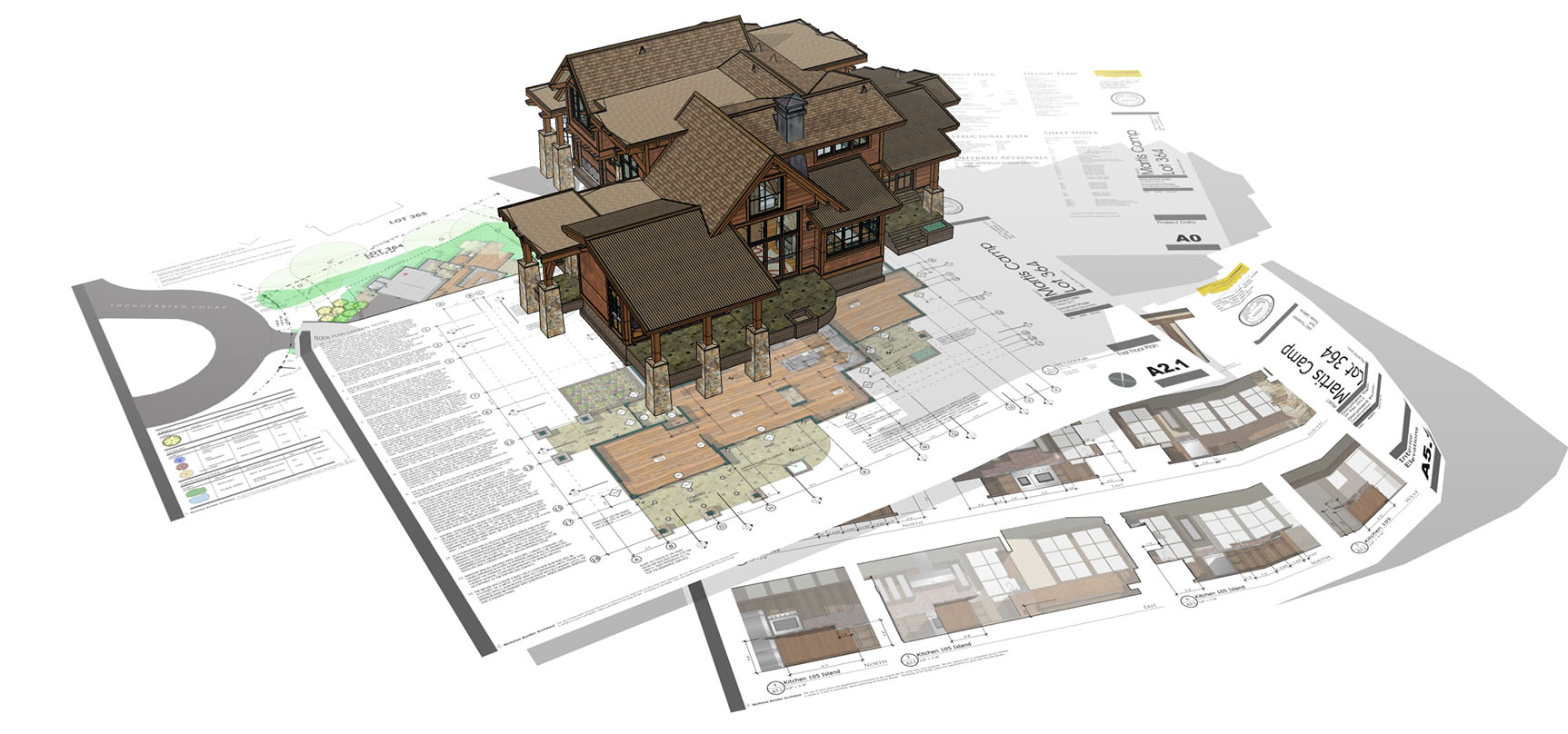

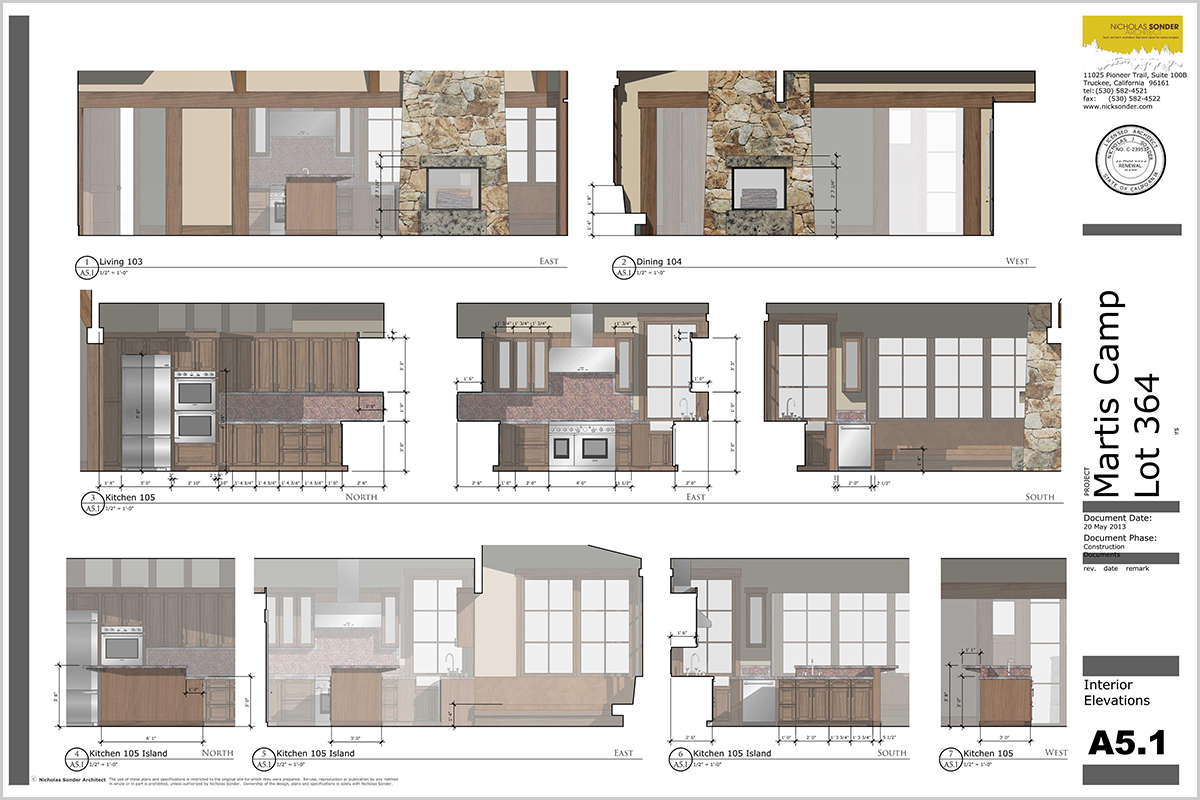

首先我们先欣赏几张国外大神的Layout施工图作品
是不是感觉很扎心？
他的大概原理是这样的
就是将Sketchup模型进行剖面切割 然后从而呈现二维施工图的结果
是不是感觉还可以？
那大家肯定会想
Layout和CAD两种出图方式有什么不同？

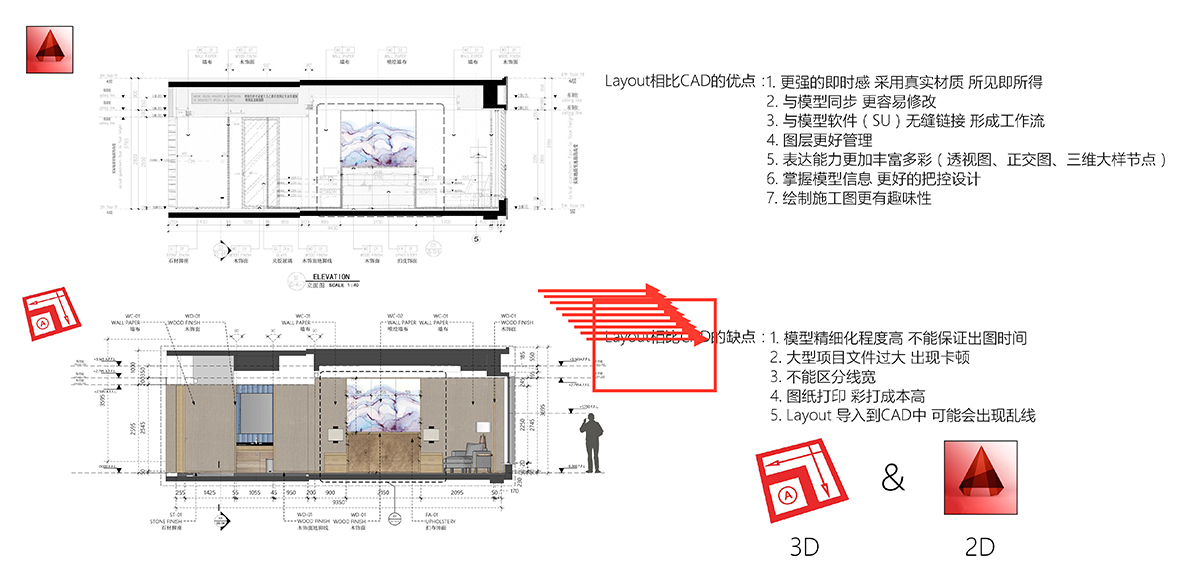

下面是笔者大概总结的传统的CAD施工图与Sketchup + Layout施工图的比较
到目前为止 Layout还有很多局限
但是 他最大的优点就是 模型资源的高利用率以及模型的共享
他的逻辑顺序就是 我们在施工图中看到的元素 比如说衣柜 天花图中的射灯等
他们都是事先在Sketchup中就画好的
而Layout只是负责将Sketchup模型中的信息标注出来
不负责结构或者设计本身的内容
而CAD的逻辑是不一样的
绘制施工图以及标注都是在CAD中完成的
这样去思考一下 Layout的工作流更加符合我们的设计流程

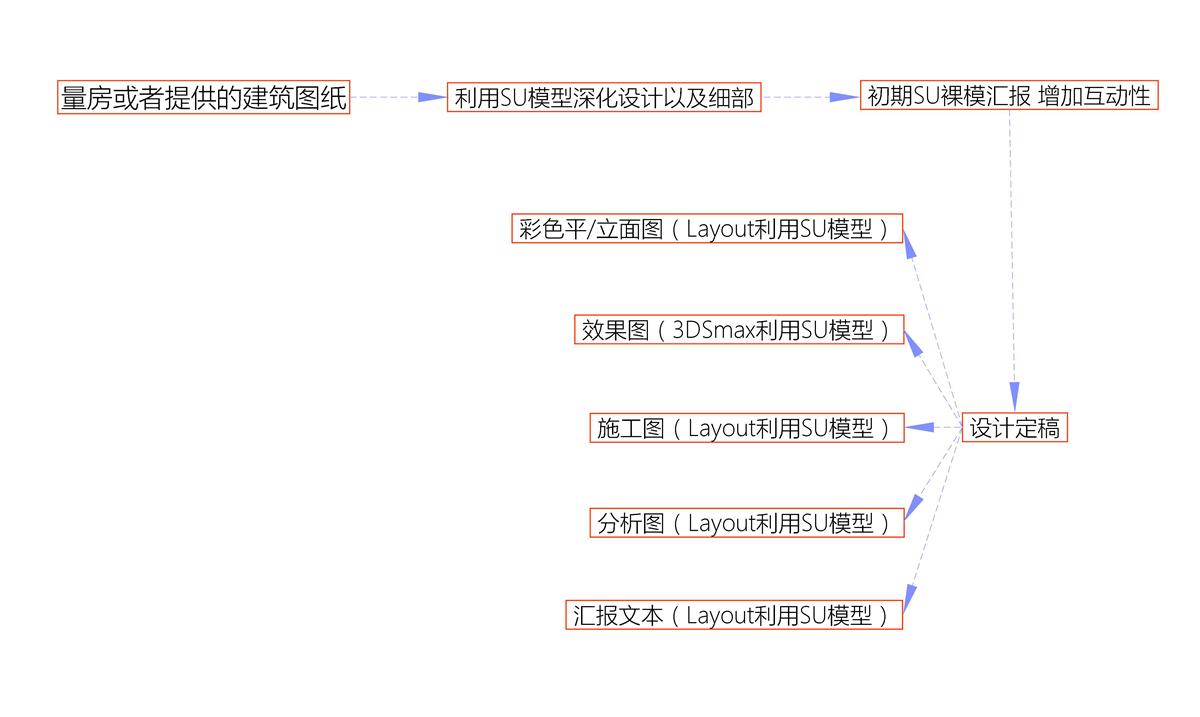

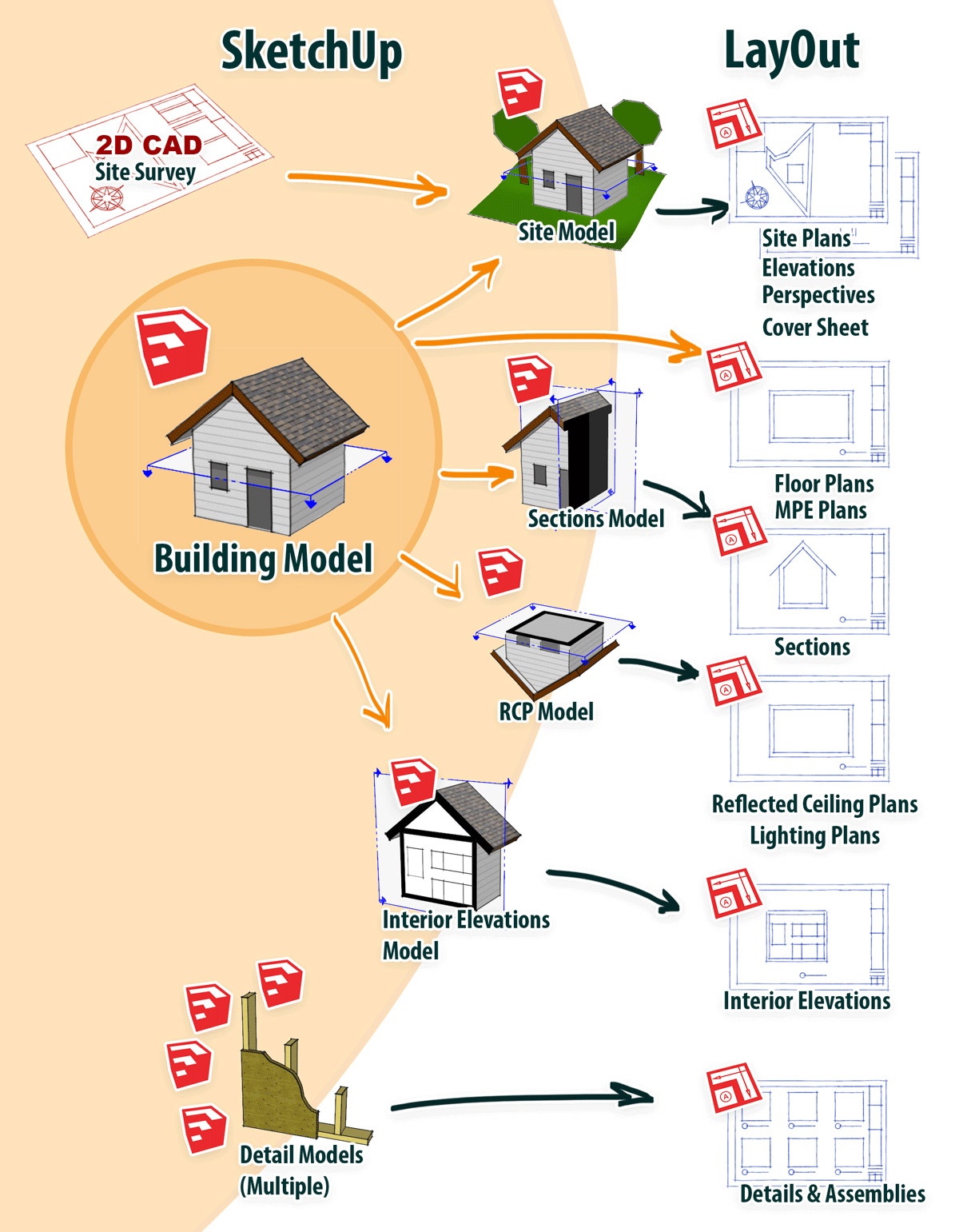

我们可以看一下 下面这张图
这个是我列出的一个室内设计利用Sketchup模型简易的工作流程
当然 现实中的工作要比这个更加繁琐 更加心累 更加残酷
但是我们可以看一下 在这个简易流程中
Sketchup模型的利用率是相当高的 基本上每一步都能用得到
而我们传统的工作流中 没有一个共同的资源可以让我们使用 CAD施工图需要在CAD中独立完成
3DSmax效果图需要在3D里面重新建模
这个就是Sketchup的魅力
是不是感觉还可以？
是不是有种想学的冲动？
额…………
是不是感觉我想说点啥？
没错……
Sketchup Layout 2017 室内设计施工图 中级课程（点击即可在线学习）
已加入活力网豪华午餐
中级课程我将会带领大家完整的绘制一套星级酒店客房的施工图
将基础课程中的内容进行巩固与深化
通过本课程的学习 学员基本能够完整的绘制一套室内设计施工图
（前提是 有一定CAD施工图绘制与Sketchup建模基础）
我们都是以三维模型辅助去讲解的更加直观 所见即所得
我们的每一节视频都控制在了30分钟以内
根据我多年的经验
听教程30分钟必倒
所以 我们尽量在大家快要睡着的时候 把知识点讲完

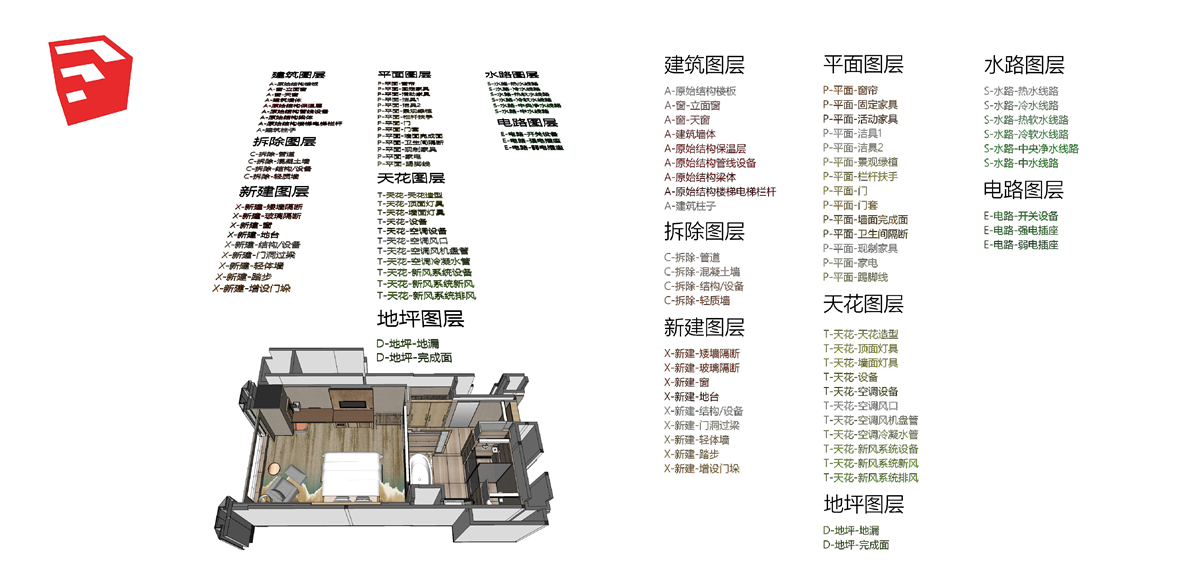

全新的Sketchup建模图层规范

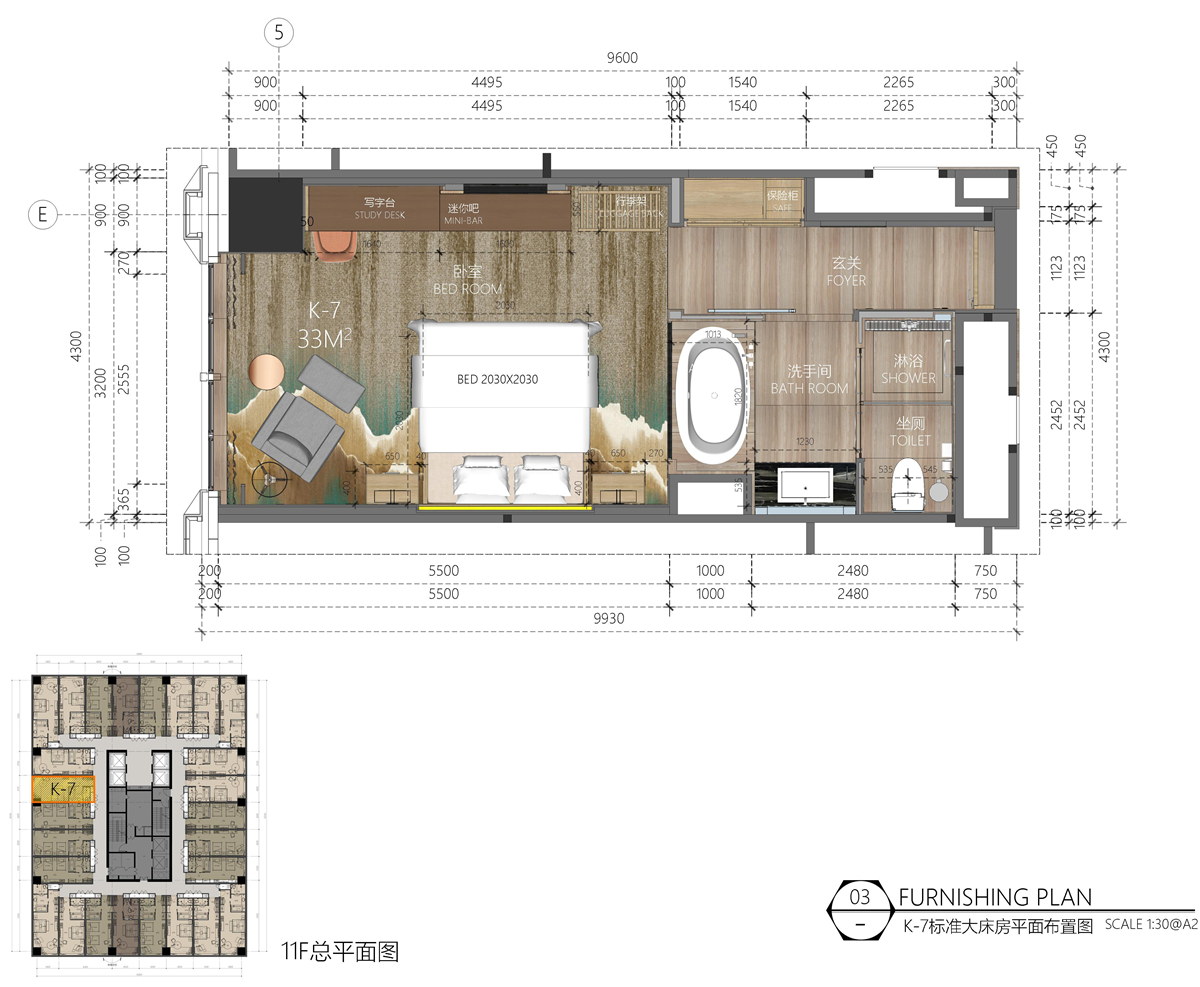

平面图

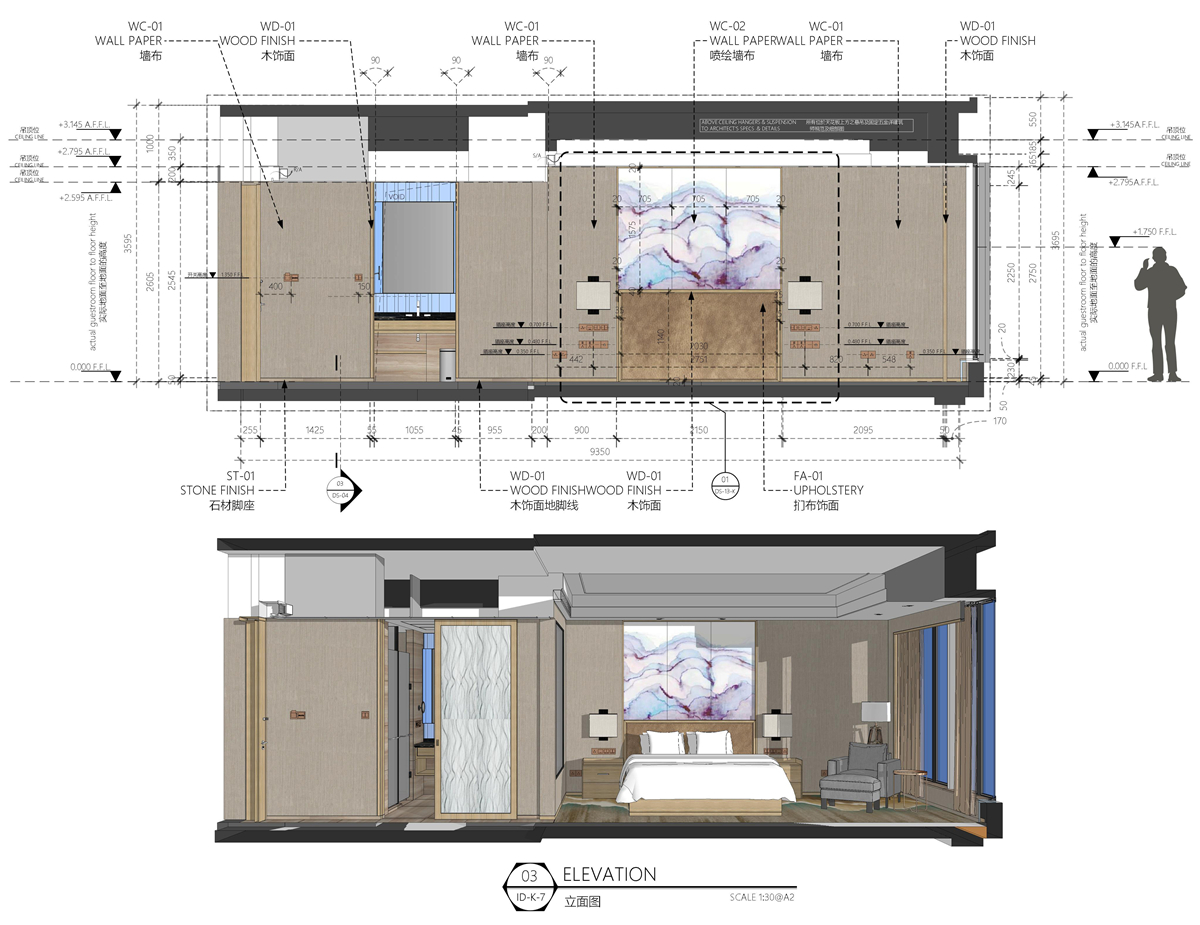

立面图
大样图
最后还有个简短的小清新视频
那最后的最后 有的小伙伴会问
“是不是学会这个就不用学CAD了？”
恭喜你……
…………
你想多了
CAD是建筑设计相关领域的入门级软件
毕竟 连饭都吃不饱 哪里还有力气装逼？
还是乖乖的先学CAD吧
好今天就先扯到这里
祝大家LOL的尽兴
学的开心
