前记

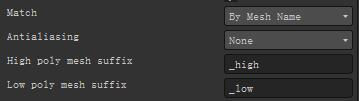

以上图片是本人通过Entity Info对各个模型的后缀进行命名，使其符合Substance Painter对高模和底模的后缀名的要求

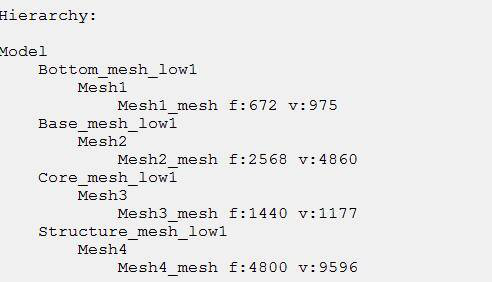

以上是Sketchup导出的FBX模型数据结构，在下虽然是Grasshopper的初级玩家，但也能发现这不是Flat的数据结构。目前，能够导出完全Flat的FBX模型插件貌似是前几年ThomThom弃坑多年的City Skyline（链接地址：https://github.com/thomthom/cities-skylines-sketchup-tools）
总之，这也是我这些日子的实验里感觉最糟心的地方，因为Sketchup历来有承载力不高的问题，用高模烘焙的法线贴图可以供低模使用，这能有效解决内存不足的问题，明显是代理物体外另一个黑科技。
尝试
1.如何在Sketchup中四边面建模
提醒：这种工作方式是比较反人类的，折中的工作方式会在后文提到。
1.1 理解Sketchup中的伪四边面
Sketchup并没有对四边面有任何定义，插件开发者们达成了一个共识，当两个三角面（Triangle）共有一条线，且这条线是柔化（soft）且平滑(smooth)的，而且Cast Shadow是关掉的。
如上图所示，当满足以上条件时，这两个三角形组成了一个四边面。
1.2 理解Sketchup中的N-gon
如上图所示，当一个面超过四个顶点时，这个面就称作N-gon。在下文介绍的展UV流程中，N-gon必须Mark Seam。
1.3 普通的方盒子模型，应该如何通过四边面的方式建模？
以下方法基于Sketchup插件QuadFaceTool进行介绍
（传送门：http://www.sublog.net/?s=QuadFaceTool）

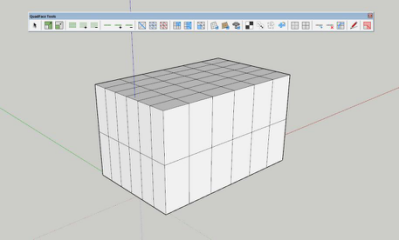

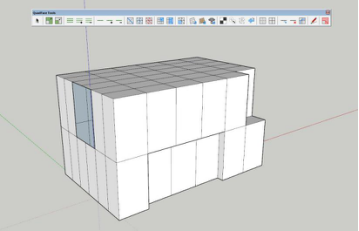

1.31 先拉一个方盒子

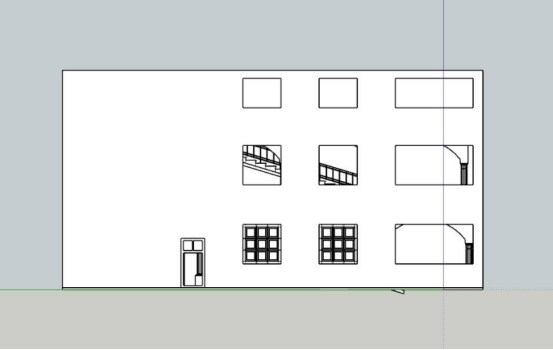

1.32 在门窗的位置卡线
1.33 删掉开窗及门的位置，把楼板、墙分开打组
1.34 使用Shell插件加厚四边面

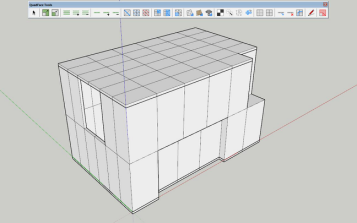

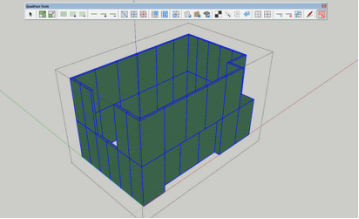

1.35 使用Mesh analysis工具进行四边面检查
在QuadFaceTool自带的Mesh Analysis中，绿色代表Quad(四边面)、红色代表N-gon、紫色代表Triangle（三角面）
2.Sketchup的展UV插件WrapR介绍
Substance Painter本质上是在模型Bake出的UVmap上绘制贴图。Sketchup对于Substance Painter而言无疑是最糟糕的DCC Tool，它所导出的模型自带的贴图信息混乱，可操作性低。
那么Sketchup模型能否导入Substance Painter，就取决于它能否UnwrapUV。自从去年开始，Sketchup的插件开发者开始研发UVunwrap插件Wrap-R。2017年2月份开始Wrap-R开始全民公测，公测开放注册时间截止到7月31日，大家赶紧去注册（这才是重点）。
http://wrap-r.com/early-access.html

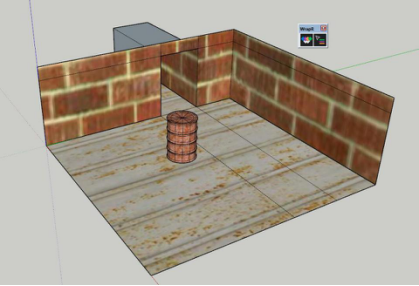

下面要举的例子
2.1 将需要展UV的各个部分打组（Component），并赋予材质，要注意一个组件里只能有一种材质。

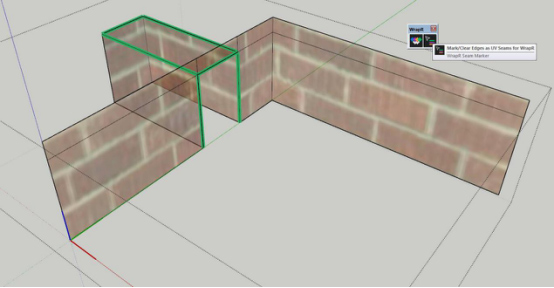

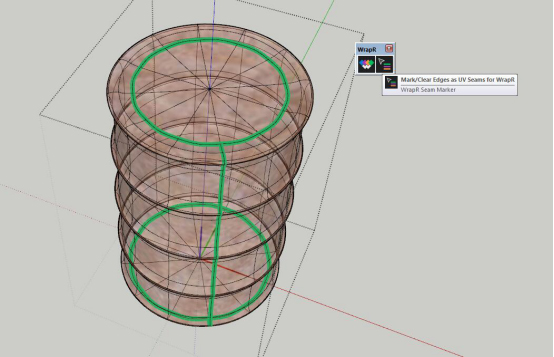

2.2 在组件中Mark Seam

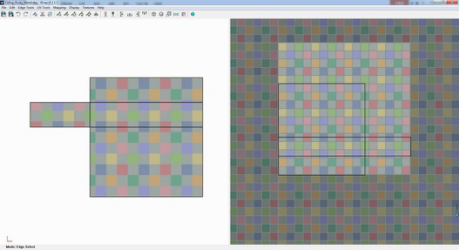

2.3 Wrap-R界面介绍
在Wrap-R的界面中，所有的操作都跟Sketchup一样，可以说这款插件是真正为Sketchup玩家设计的。
界面的左边为模型空间（Physical Space），右边为UV空间(UV space)。右边视图里的展UV情况会实时反馈在左边的模型空间中。

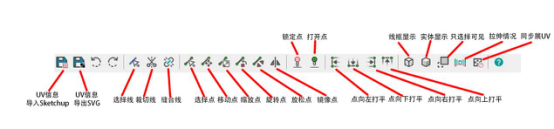

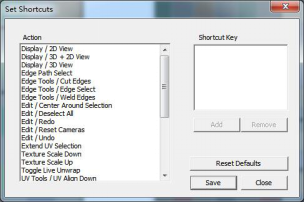

以上是界面工具的翻译，要注意的是这些都不必用鼠标去操作，插件作者贴心的放出了每个工具的快捷键。
以下就是展UV的结果啦

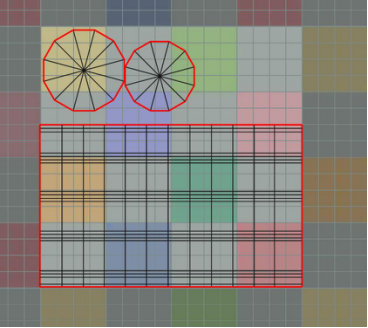

Barrel(铁桶)的UV展开图，本人手动把点打平，表示已经累瘫。。。毕竟这还是一个WIP插件，要注意的是，里头有快捷键，大家要善用呀。
墙身和地面的UV展开图，表示浪费了一大片面积。。

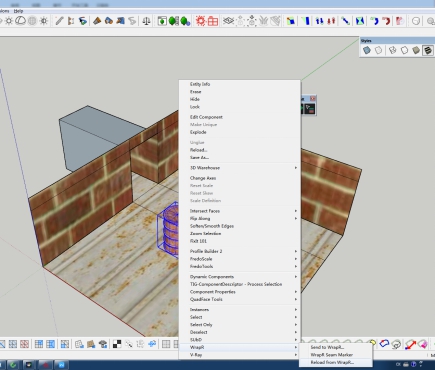

在编辑器里点击保存UV，然后在Sketchup里选择相应模型，然后右击菜单-->WrapR-->Reload from WrapR
把模型Reload完成之后就可以导出FBX，然后导入Substance Painter了，但是导出FBX之前还需要一些准备工作。

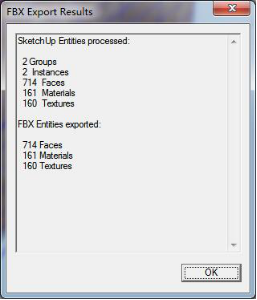

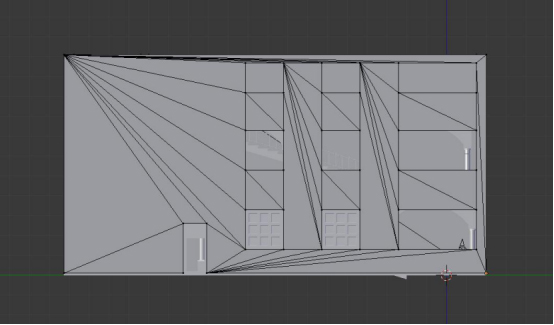

在模型导出之前，如果不三角化（Triangulate）四边面，最后就会出现如上图的结果，160个Texture可以得知UV信息此时是不正确的，模型无法导入Substance Painter。
要三角化四边面，需要用到QuadFaceTool中的Triangulate
位置如上所示
这样才是正确的结果
3.导入Substance Painter

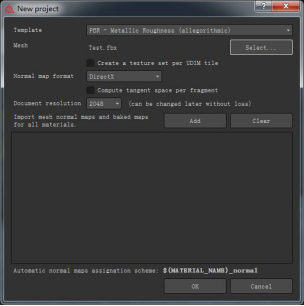

如上图所示，开一个新的项目文件。使用PBR--Metalic Roughness流程，预览贴图大小2K。

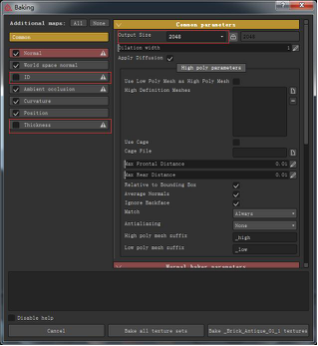

第一件事情就是烘焙additional map，在这里无需勾选Thickness和ID贴图，需要注意的是烘焙贴图的大小也选择2K。最后选择Bake all texture set

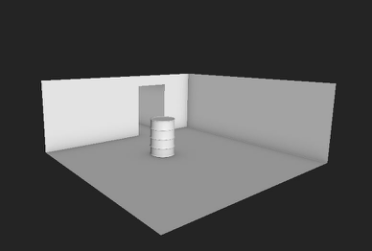

烘焙完的所有贴图都会体现在模型空间里，可以看到模型的边角勒了一层淡淡的黑边，这就是烘焙出的AO贴图了。这时候就可以开始绘制你想要的贴图了，此处不展开。建议大家上aboutcg.com搜索相关教程，讲得还是比较详细的。

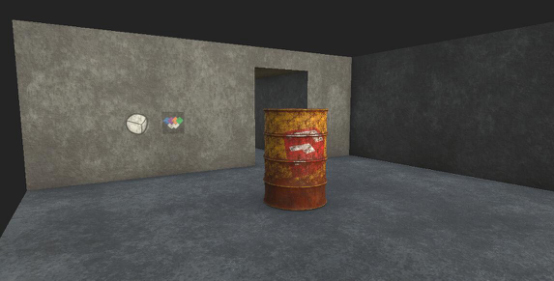

这是在Substance Painter绘制出来的结果，我的水平还是比较糙的，大家勉强看一看吧。
4.导出贴图

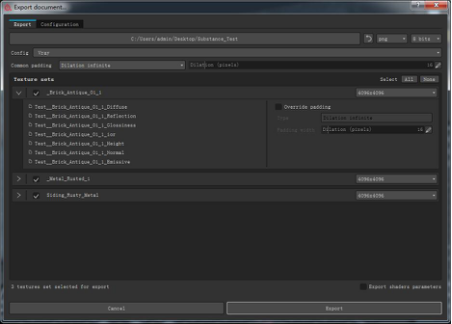

在键盘上按Ctrl+Shift+E会弹出导出贴图窗口
因为本人是Vray for Sketchup用户，所以本人选择了Vray预设，可以看到它每个texture set都会导出Diffuse、Reflection、Glossness、IOR、Height、Normal贴图，符合VrayMtl的材质设定。需要注意的是，我们开头选择的Metalic-Roughness 与VrayMtl是两种不同的概念，具体有什么不一样，推荐大家看戴巍的：https://zhuanlan.zhihu.com/p/22741348
Vray for Sketchup 3.4.04目前无法完全还原Substance Painter中的材质效果，因为在原本的剧情设定中，Vray 3.4的内核的Vraymtl并没有Glossy Fresnel这个选项，一切都要等到Vray 3.5 for Sketchup。
不要忘记在贴图大小中选择4K贴图，至于贴图导出是32位还是8位，本人询问韩神表示不大清楚，因为32位是走影视流程的。为了避免Sketchup窗口出现恼人的UV辅助贴图，所以本人还是愉快地选择导出8位贴图。
我说的辅助贴图就是这货

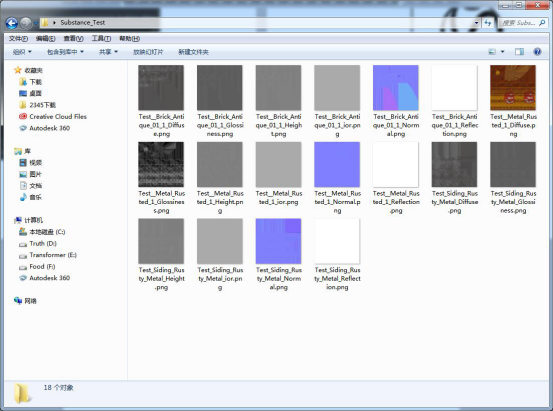

最后导出来了22张4K贴图，一共103m

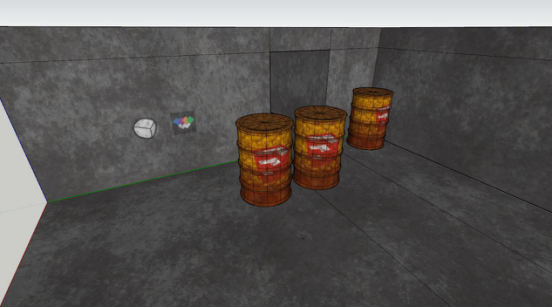

8位贴图链接进材质之后，Sketchup视窗里头的效果。本人本来担心，22张4K贴图，Sketchup的内存肯定会爆掉。。但是当我打开交互式渲染，贴图慢慢载入之后，发现情况并没有想得那么糟糕。
当交互式渲染打开的时候，同时打开浏览器、Substance Painter，占用的内存是17G，在32G内存日渐普及的今天，相信这还是一个Hold住的水平，特别是Sketchup没有崩溃，这是难能可贵的。

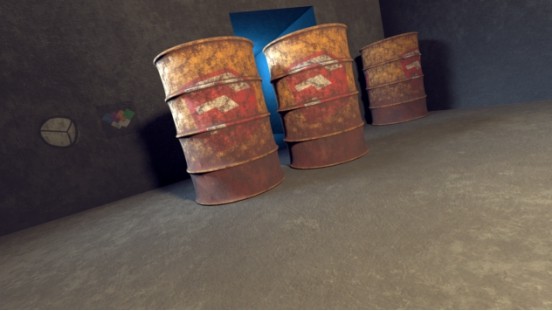

最后渲染一张2K的图，作为这几天试验的一次总结吧。
需要注意的是，需要大家非常注意的是
Thea Render for Sketchup 中集成了Substance Material Converter ，可以直接将Metalic Roughness等贴图转化为Thea 中的材质，具体请点击传送门：http://thearender.com/forum/viewtopic.php?f=17&p=128101#p128085
非常感谢阿祥让我下定决心把这个流程写下来、分享出来
写完这篇文章，在下也要踏上学犀牛的艰难旅途了，May the force be with you.
突然想起前文还提到了有一个折中的办法，那就是抄起3dsmax就是干了。。本人将来有机会一定会填下一个坑的，大家下次再见了。
