这一直都是个烂梗，但还是想要说一下。
有人给我留言请教我一些关于风格类图纸绘制的问题，在百度知道或者知乎的首页搜索栏，随便搜索都可以出现一堆类似的问题，我花大量的时间仔细研究那些高赞数的答案，发现质量也是参差不齐，这篇文章主要涉及我对这一类问题的想法。
大多数是建筑和景观的分析图：

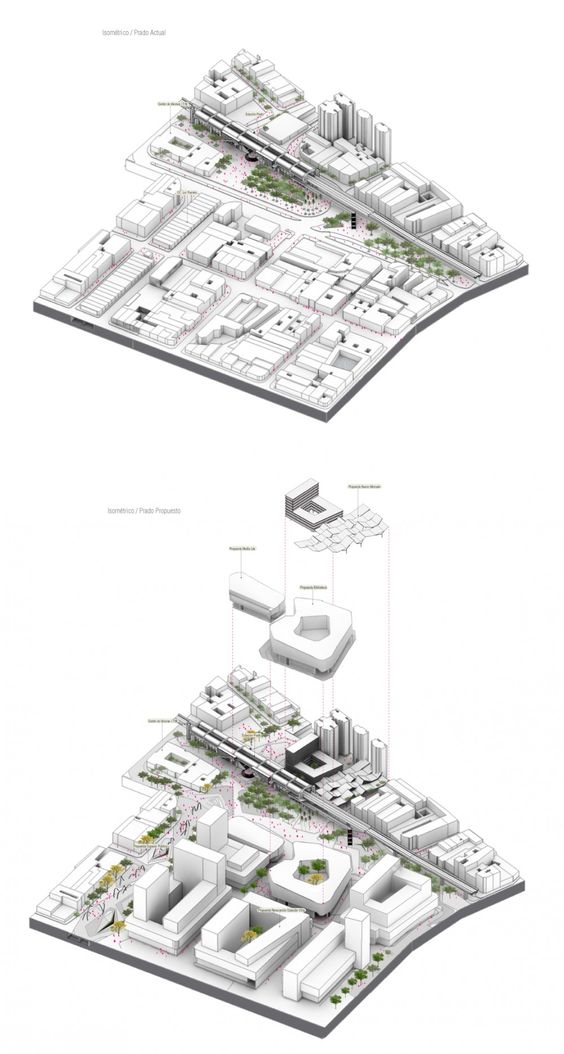

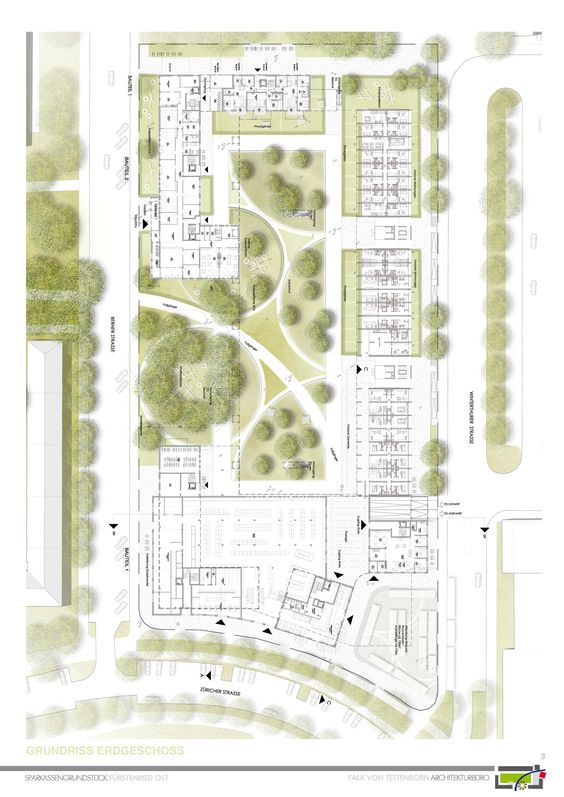

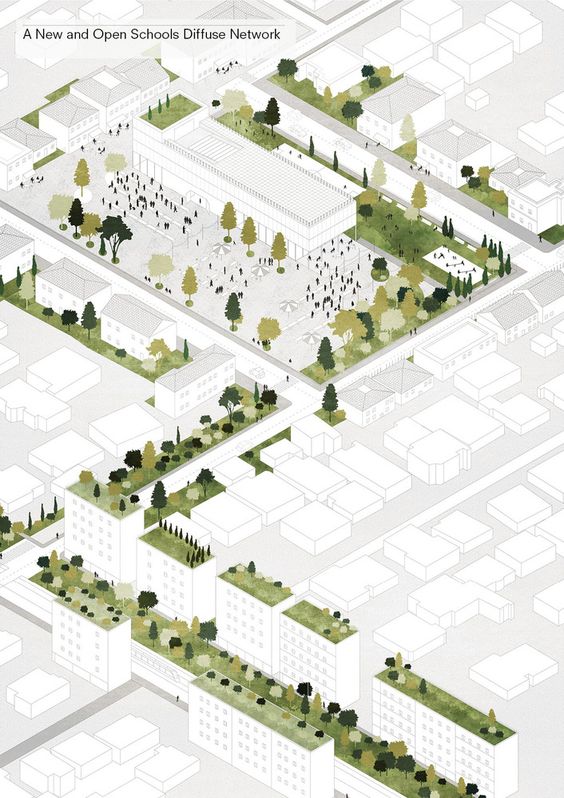

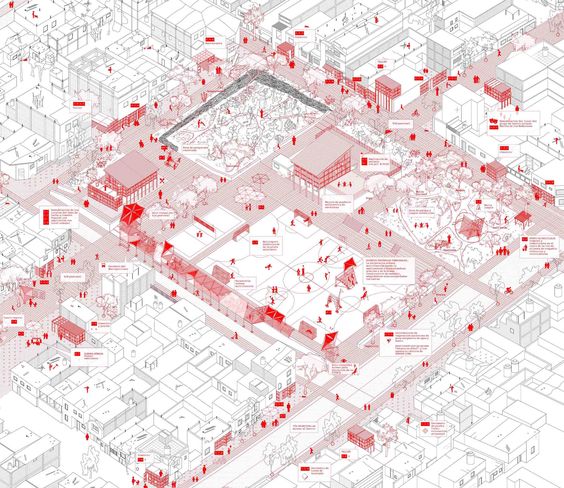

图片来源：https://www.pinterest.com/
明眼的人都知道这是来源于P站的图，这一类风格的图纸充斥着我们学生专业作业的图面，竞赛的图纸，以及所谓高逼格的作品集,以至于很多的老师已经厌倦了P站风格。
其实我们得益于国内强大的×版技术，今天每个设计专业的学生的电脑上才会有Autodesk以及Adobe公司一系列包括其他的各大绘图的软件，功能更是涵盖了平面、建模、渲染、后期、排版等一系列领域。动不动又会有什么新的资讯：又是××公司推出的××神器，只要一步，或者点击一下，就可以出现很厉害的效果……
信息更新得太快，凭个人的时间和精力，是不可能面面俱到，把每一个软件都掌握到相当熟练的程度，一味地强调某某软件的功能强大到什么样地步的声音，也总会在我们身边出现。但很可能一个人在过去几年对于一款软件操作的技巧和套路，由于软件的更新换代，所有的东西都将不复存在。
比绘图技巧和方法更为重要的是：绘图的思路和想法。
那看到一张喜欢的图纸，到底是怎么分析，最后把它画出来的？这里用自己的一个案例简单示范：

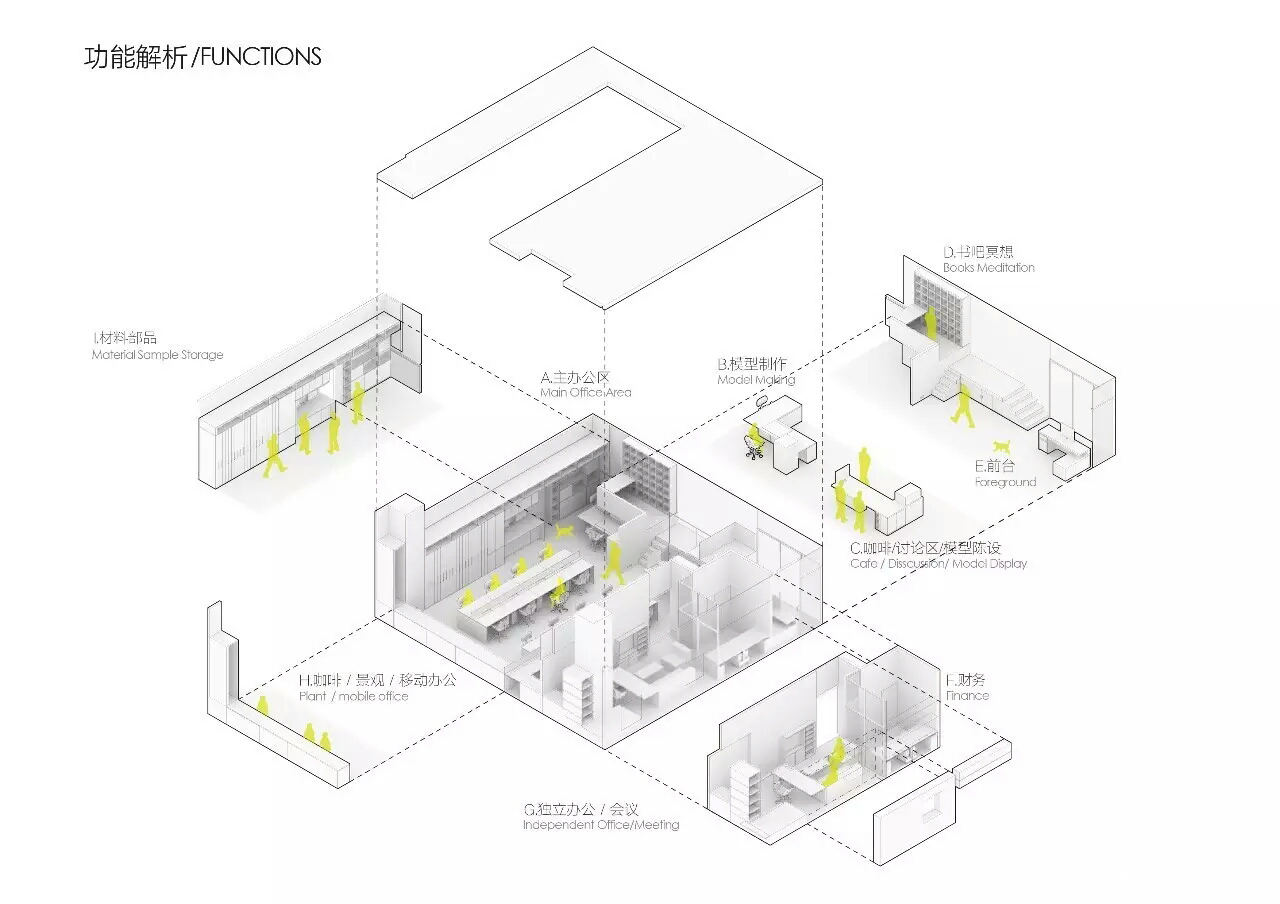

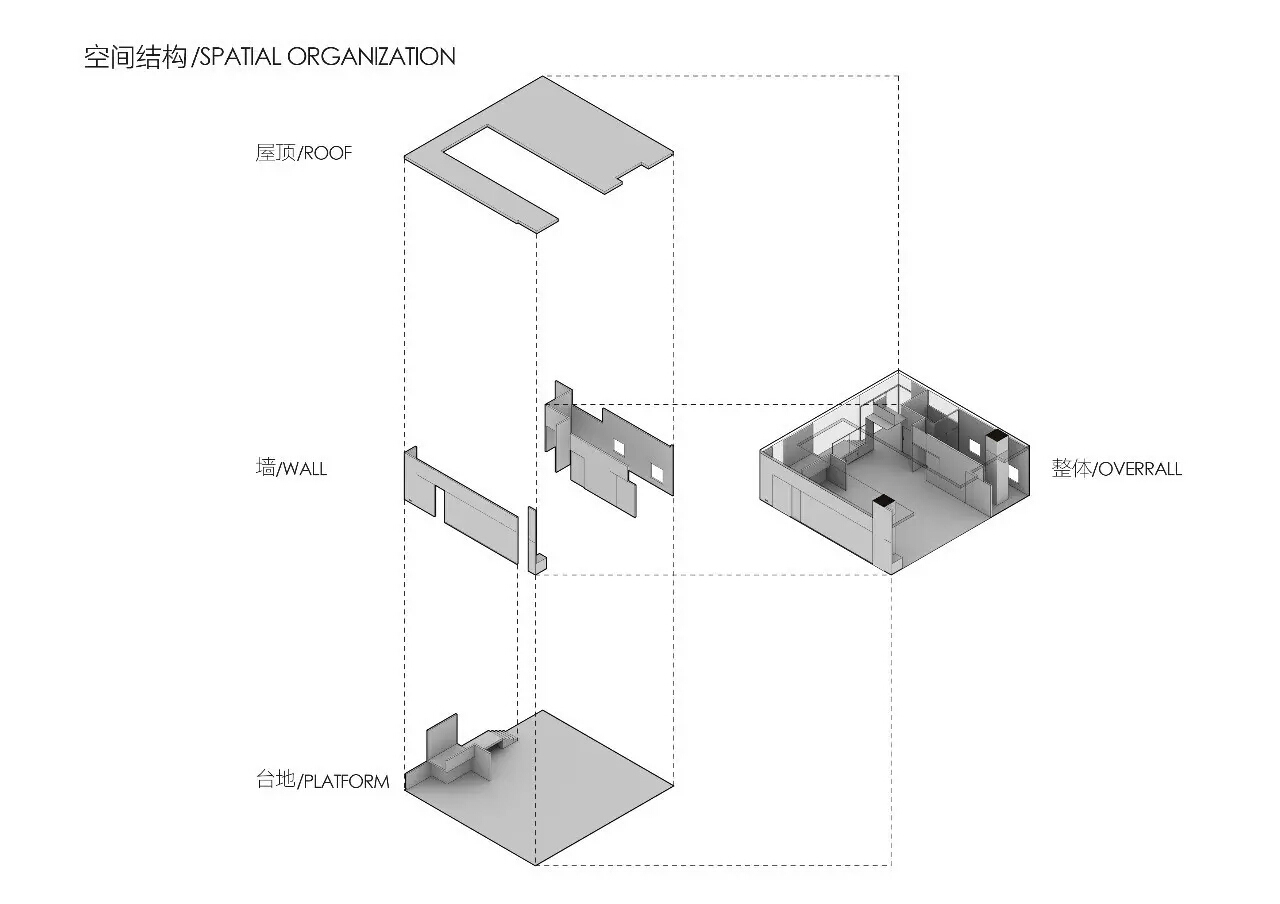

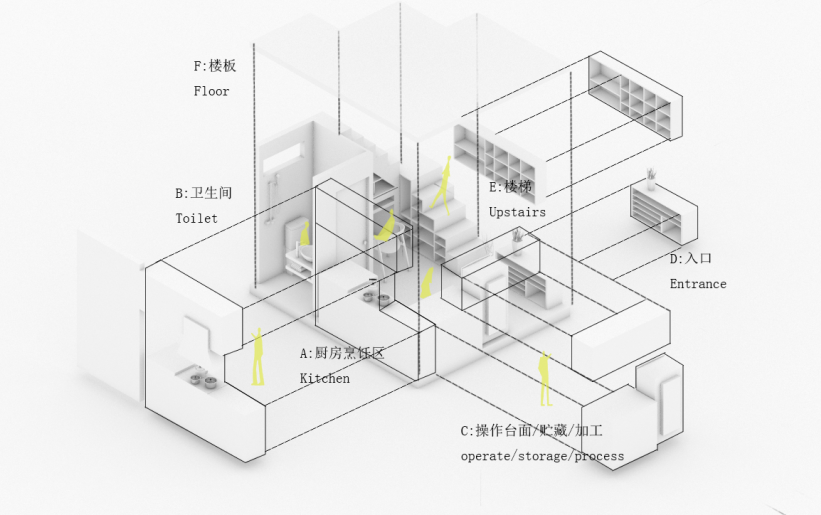

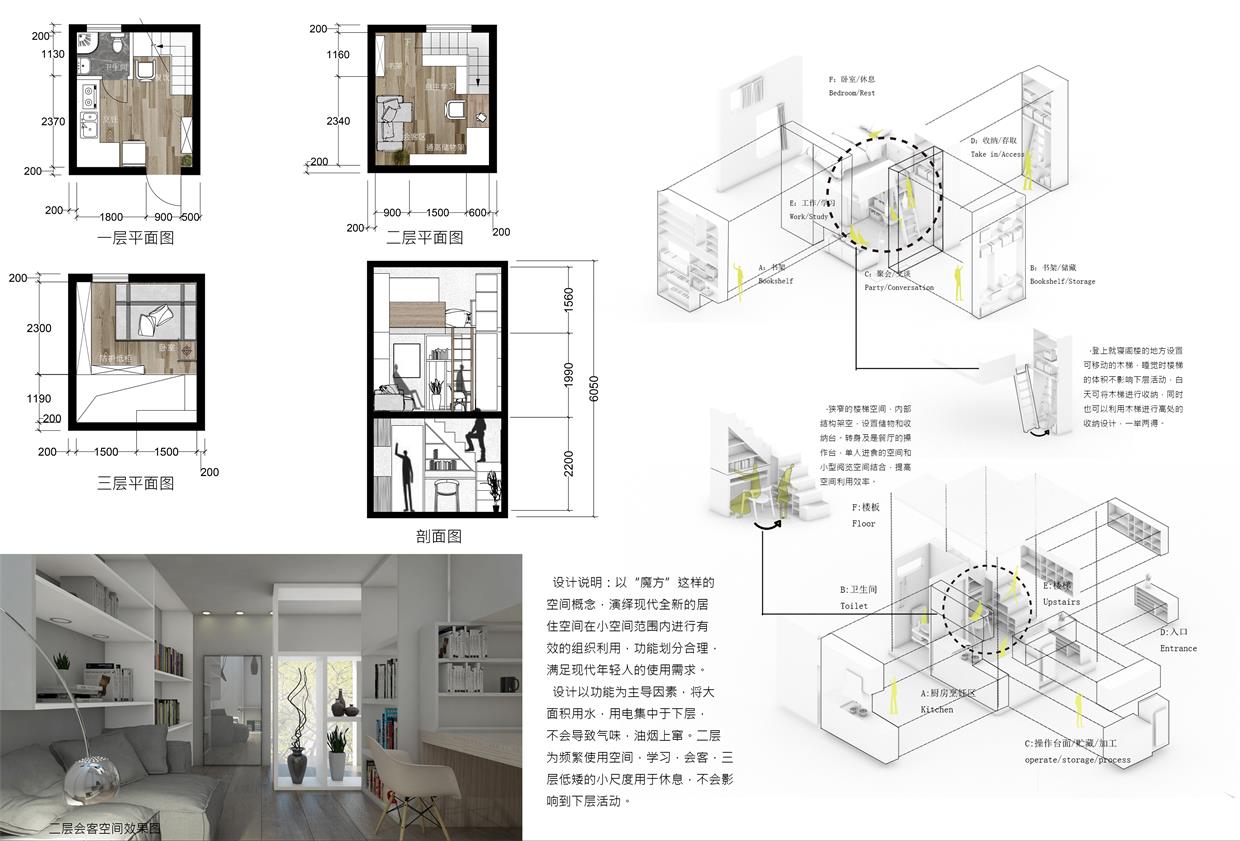

这是我的一个室内设计“蜗居改造”的成果局部，对于这个作业参考的是一个微信上看到的几张图，只是觉得这样的图风很适合我这一次的作业，然后决定临摹一下，原图如下：
图片已经授权，来源于：一乘建筑设计事务所

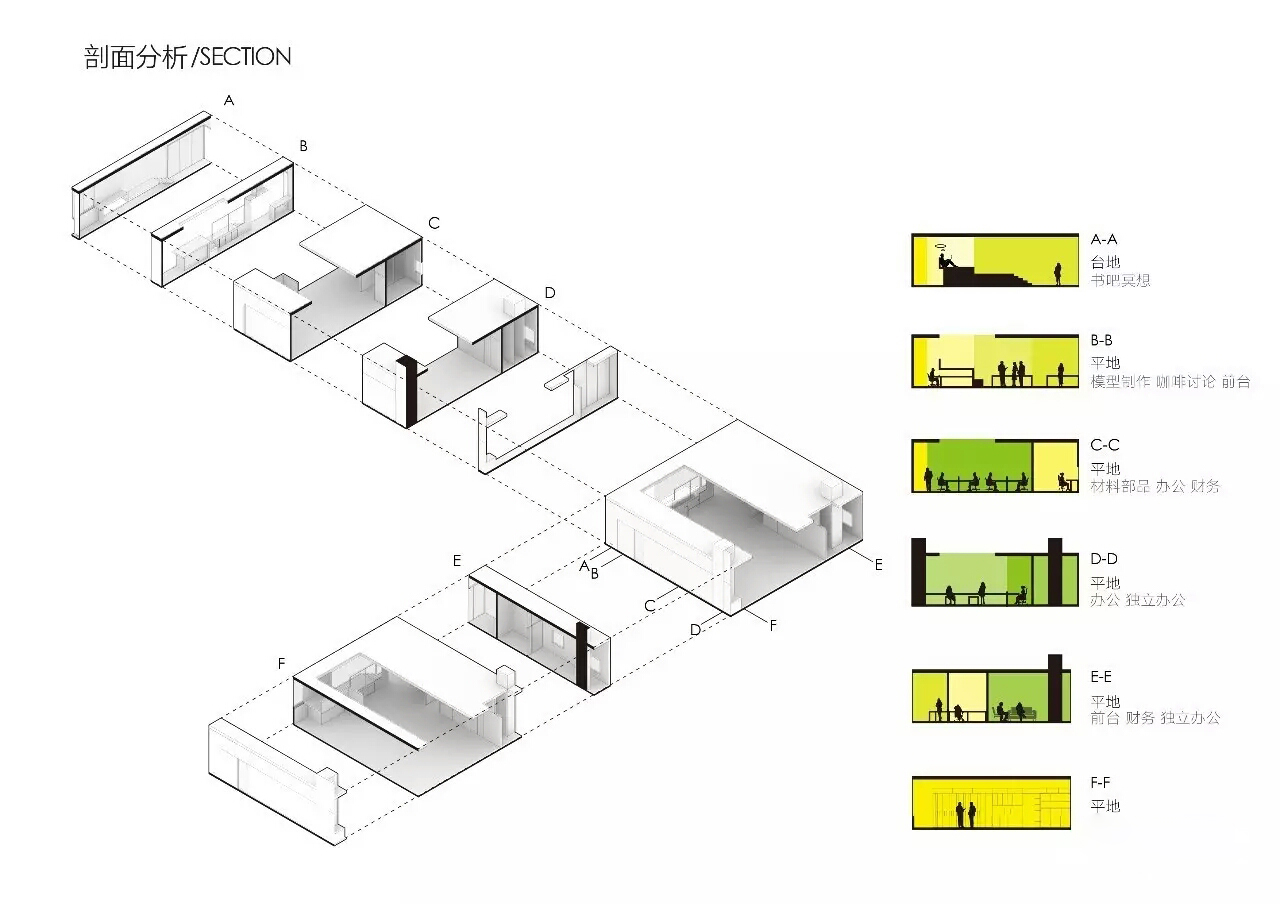

拿到图纸之后是这样分析的：总得来看，风格简单，没有材质和光影，只是一个白模，这一个空间并不是很大，是一个比较前卫的办公空间，非常有设计感，对于空间的围合和不同剖断位置的空间定义也是非常清楚，还配合了剖面图进行说明，一目了然，图风简洁。
细节方面：在体块上轮廓线有加粗，剖面有填充，模型的渲染好像有半透明材质，但可以省略，体块的交接处的细节在Sketch up中用环境阻光弄出来，如果强度不够自己用画笔强化一下。配景人，引线标注，文字说明全部后期自己加……大致是这样的。

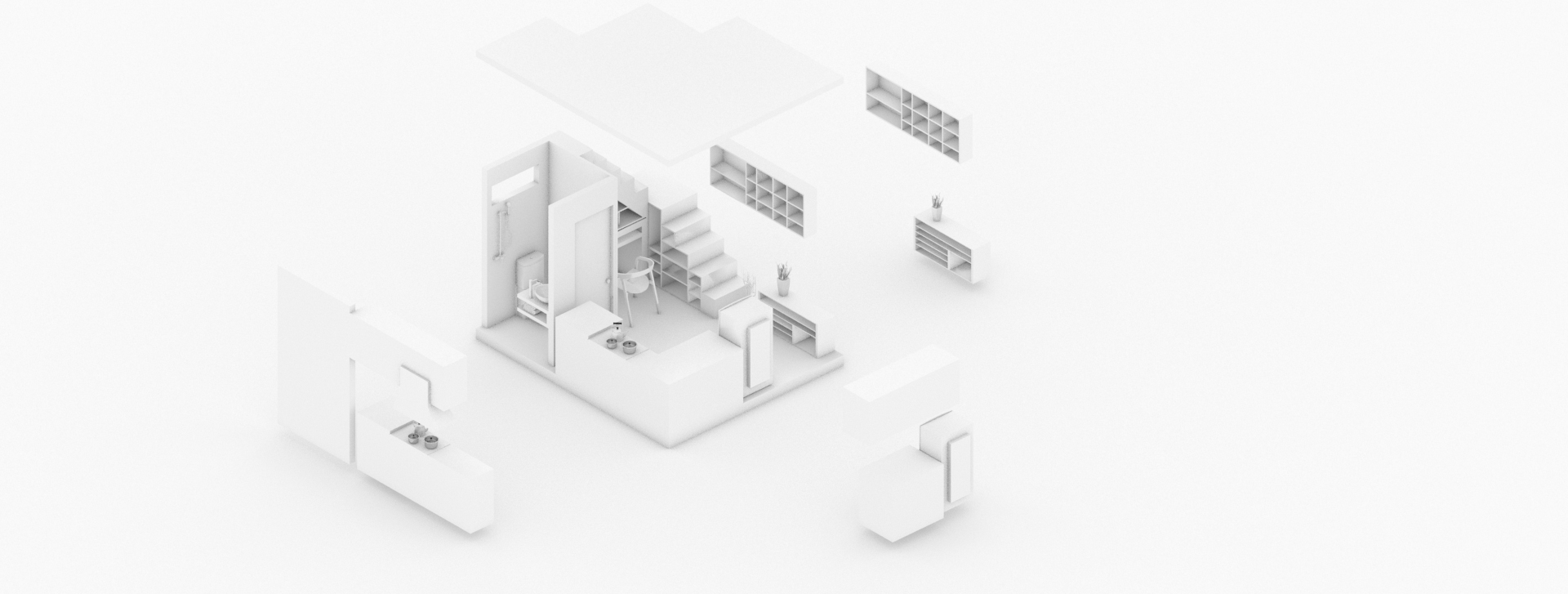

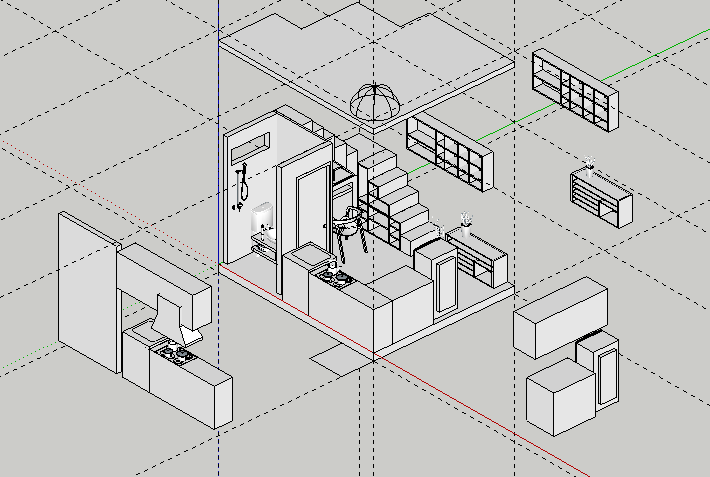

下面的工作就还是建模，其实建模真的好辛苦，模型库就翻个底朝天……还要自己控制比例大小；最后根据想要的效果再去按照组件拆分模型，再用辅助线链接构建：
那个楼板上的半球是渲染用穹顶光

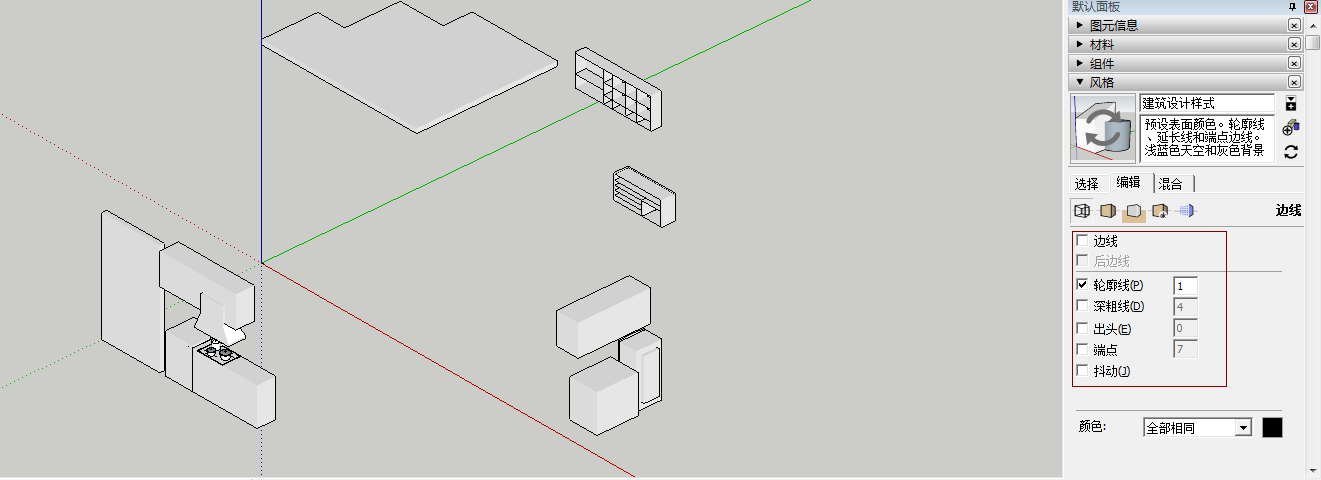

考虑到只要模型的边线，在导出PDF的时候风格样式调整成这个样子的，把不需要的模型隐藏，边线影藏，轮廓线打开：

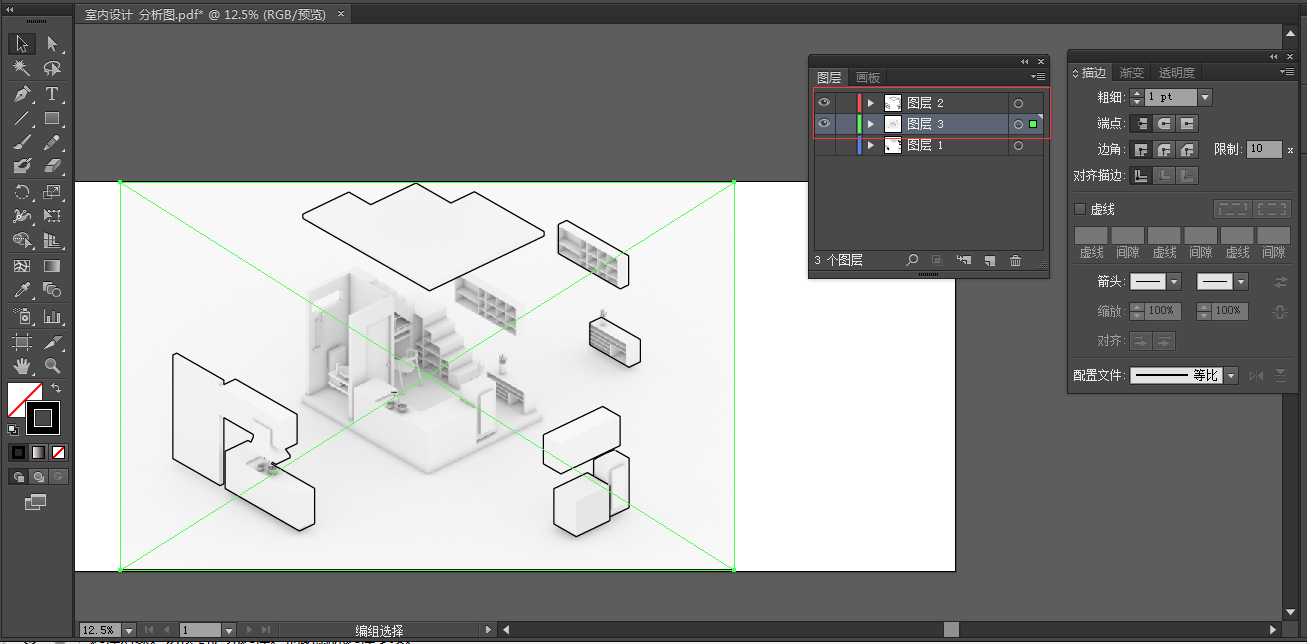

拖拽到AI当中，选中边线，拖到新建的组里面，之后调整自己想要的磅值和颜色，很简单。

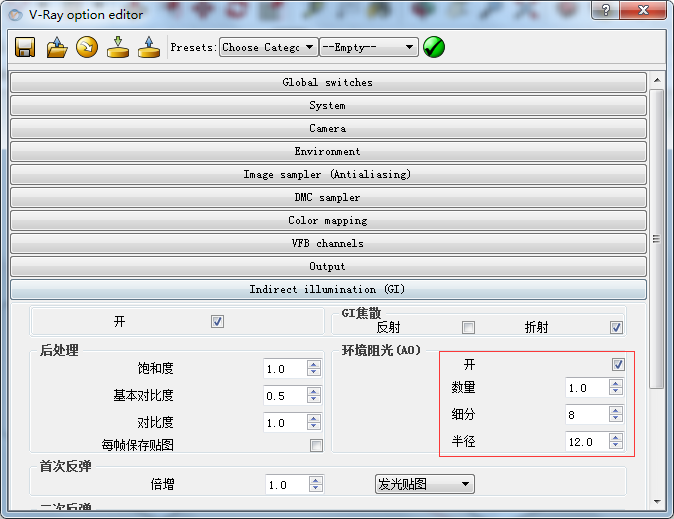

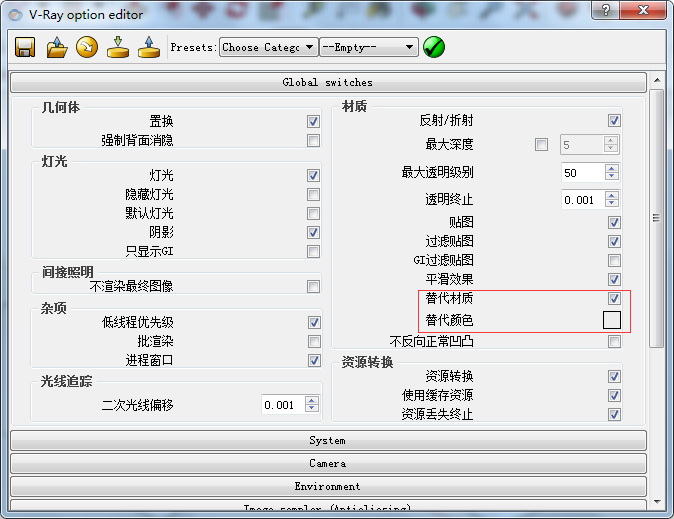

之后要一张V-ray clay的渲染图，也就是通常的白模，材质覆盖打开，然后开启环境阻光。

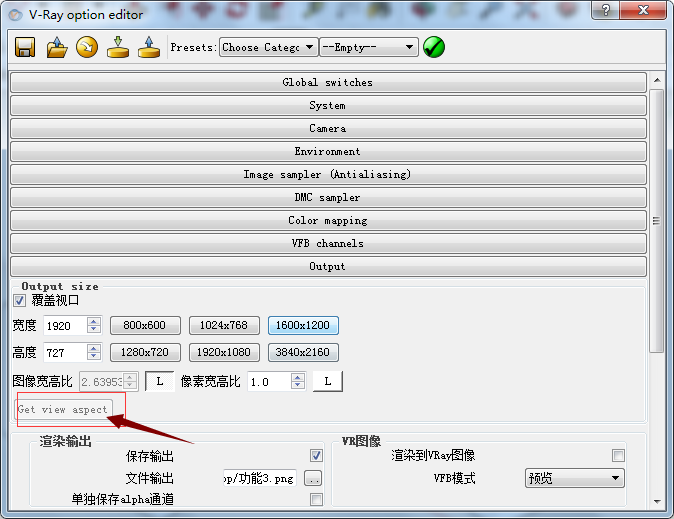

注意输出的宽高比和工作视窗一致，到后期不用再进行拉伸，变形，只要调整比例就可以。
其他的一些渲染设置要细心调整（不可能一次到位的，参数要细调）最终得到的图像：
拖到AI，调整图层顺序，缩放到合适比例：
之后的工作转移到Photo shop中进行，剩下的各式各样的杂碎，不要贪多，适当添加即可，注意能够使你的图纸准确清楚地传达信息就好了。最后一张图画完，花费了巨长的时间，可能是我很垃圾……
那张丑爆的效果图可以忽略了……
总的流程大致为这样，虽说和参考的图纸有一定的差距，但想要的效果还是表达出来，临摹多了，自然会有感觉。过程中当然涉及到更多的软件也就是工具的问题，个人觉得能用一个软件搞定的事情，绝对不要用两个（又脑补出了那张PS和AI的Gif动画）。对于绘图工具，我非常喜欢知乎上一位知友的回答：

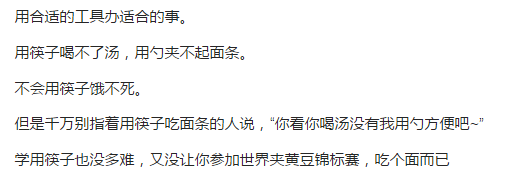

https://www.zhihu.com/question/57481777 @谭世隆
罗里吧嗦一堆东西，一张看似非常简单的图纸，都要花费近好几个小时的时间，还并没有把所有的细节全部罗列出来。如果哪一天，看到好看的图纸，又是心血澎湃，想动手画出来，但是毫无头绪，到处发问：贴吧、论坛、交流群、微博、私信、上知乎……你会发现根本没有人能给你相对满意的答案。别人最多给你一个大致的思路就非常不错了，可能觉得这并帮不了你什么，但恰恰是绘图的思路才是最重要的。
别人告诉你思路了，如果你再问：这个啊，我是用×××做好呢？还是用×××好呢？我觉得×××还是更方便一点啊，要不然就用×××吧……你会发现这个时候根本没人回你，对于工具，跟上面说的是一样的，用勺子或者筷子都饿不死，哪一个顺手用那个，就这么简单。
思路的锻炼和观察能力没人帮的了你，唯有不断地练习才能够切实提高自己的绘图技巧和操作，背一百个快捷指令不如画一张图来的实在。
至少说看到了一张图纸，能做到心中有数：这张图的亮点是（吸引我的地方）?可能用到了×××软件?达到差不多的效果，最快最省力的方法是什么？如果换做是我来做有什么要注意的地方?还有什么东西可以提炼的东西？如果再去深入，哪些地方还可以优化…………这一排问号如果都非常清楚的话，那你绘图的水平也基本上够用了,当下一次有小朋友问你：学长（姐）学长（姐），这张图怎么画的呀？教教我好不好（可爱.jpg）?那个时候你大笔一挥，也可以随心应手的秀（zhuang）一（zhuang）波（bi）了。
平时多多积累，那几张参考图在我手机里面躺了一两个月，到了有需要的时候我自然而然想到它们，所以一再地强调思考的重要性，如果真的有问题，实在解决不了怎么办？这里提供一个模板，仅供参考：
对于某某问题，我的出发点是……样的（为了做到……的效果）；我已经尝试了……办法，都没有解决，通过……平台（网站）搜索，查找资料，也没有结果；遇到……问题，卡在了……地方；希望能有知道的人能够提供一些资料或者参考的意见，非常感激。而不应该仅仅是一句简简单单的“这个怎么画的”。如果别人发现你差不多是这样问问题，相信会有更多的人站出来帮助你。
绘制一张图像，那么多步骤，别人怎么知道要“怎么样画”?就算别人都知道，谁会花几个小时的时间手把手教你把这张图画完（可能还教不会）？不可能！别人也要上学上班的，别人也要有娱乐和休息的。不仅要做一名求知者，更要做一名负责任的知识的传播者。
即使是这么说了，以后肯定还会有类似的问题：
“你好，在吗？请问这样的图是怎么画出来的？”正确的回答应该是这样的：
“对不起，我不知道。”
以上仅个人意见，大牛自动略过，不喜勿喷，愿亲们有所收获……
