草图大师 SketchUp Pro 2016
自学目标
学习基本的画线工具
开始学习
任何设计软件最基础的工具是什么?是画线!别小看画线,整个草图大师可以说都是由线和面组成的,你说重要不?
来我们看下有哪几种画线工具:

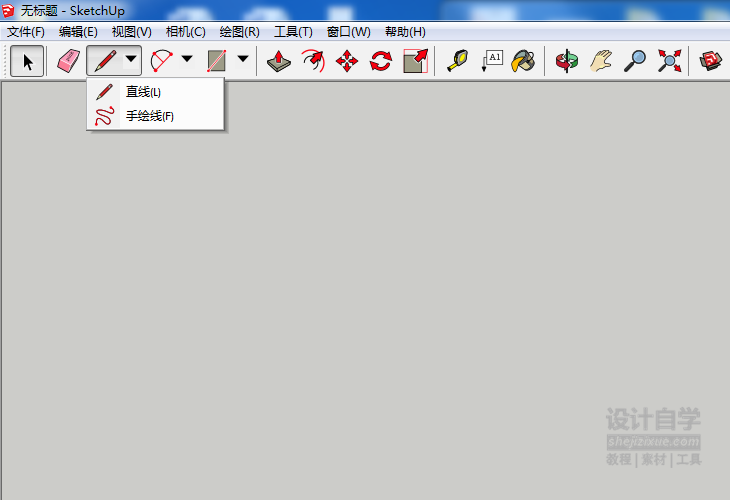

点击工具栏的小三角可以看到画线工具分为【直线】和【手绘线】

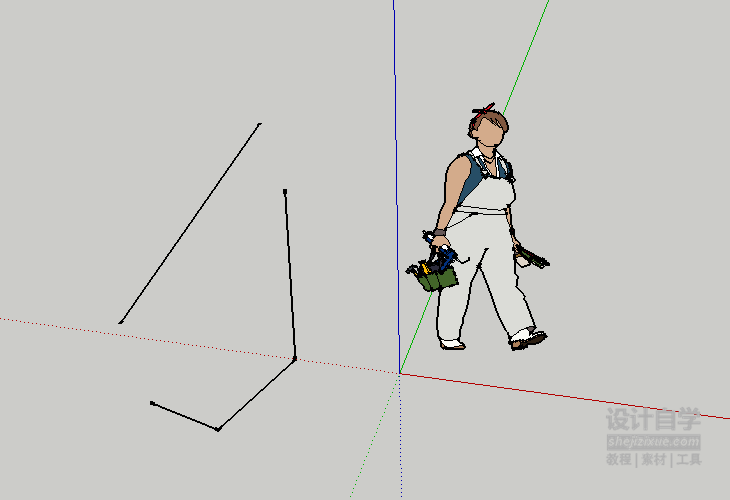

选用【直线】工具在空白处点击一下鼠标左键,再移动一定距离再次点击就是一条直线了,也可以连续点击画线,按【Esc】键结束绘制。

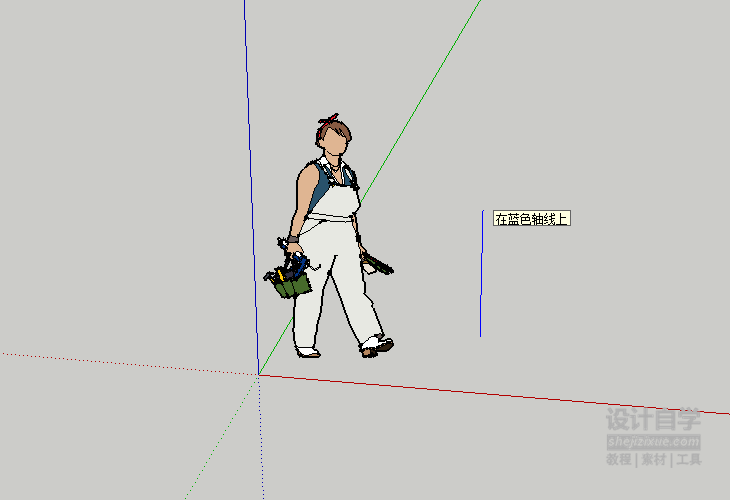

绘制直线的时候有没有发现,预览的线一会儿是蓝色一会儿是绿色一会儿是红色,这是为什么呢?不同的颜色代表不同的轴,当你绘制的线与轴线平行的时候就会提示你你正在沿着轴线方向画图。

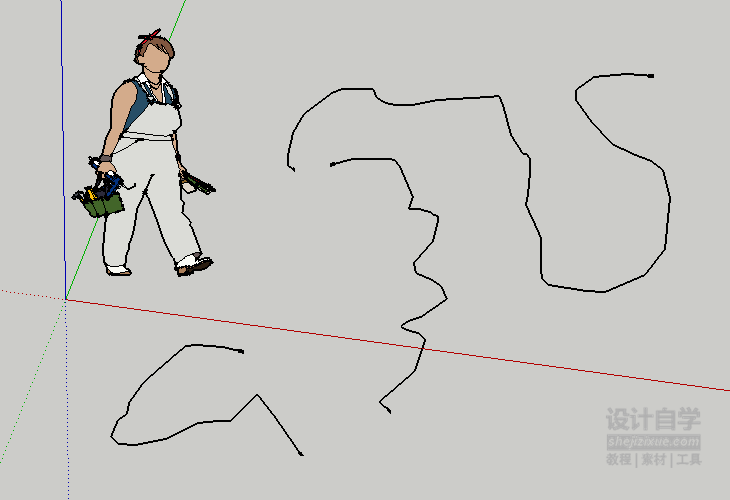

然后我们再来试试【手绘线】,手绘线只要按着鼠标不松手就可以连续画任意的线,松开鼠标绘制结束。

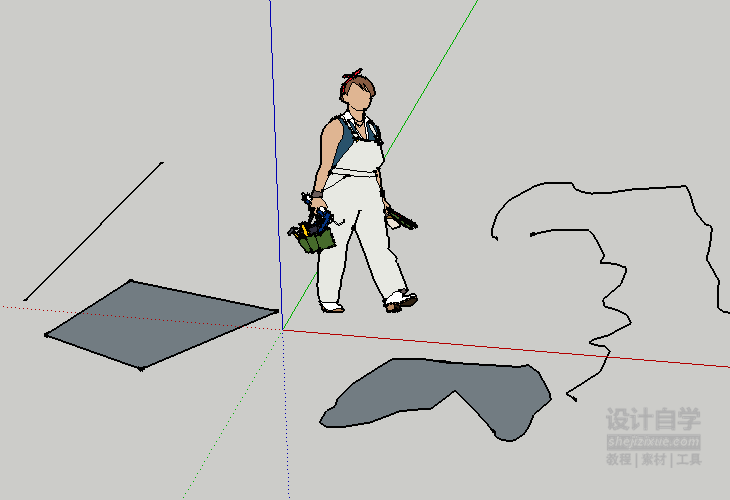

画线的时候有没有发现,线闭合的时候就形成了面。前面说过su就是线和面的结合,所有的面就是有闭合线围合的区域而已。
