自学目标
学习测量模型尺寸，设置绘图辅助线，引出标注。
开始学习
当我们绘制大型模型的时候我们经常需要测量尺寸已确定进一步的设计尺寸，卷尺工具非常方便，它能方便的测量模型的尺寸。

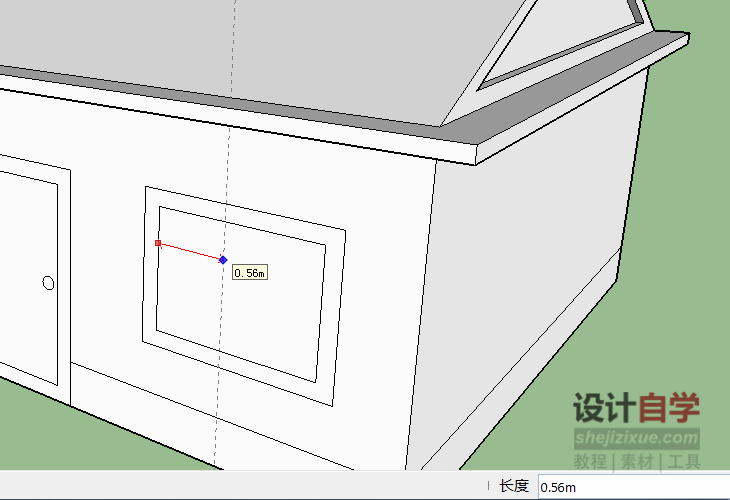

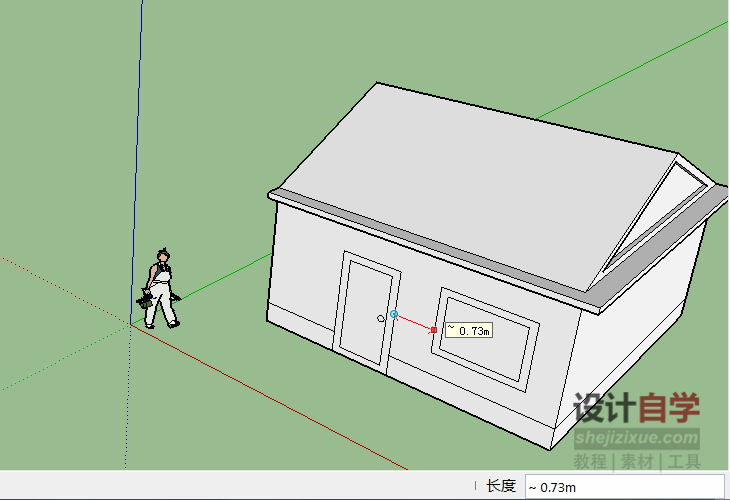

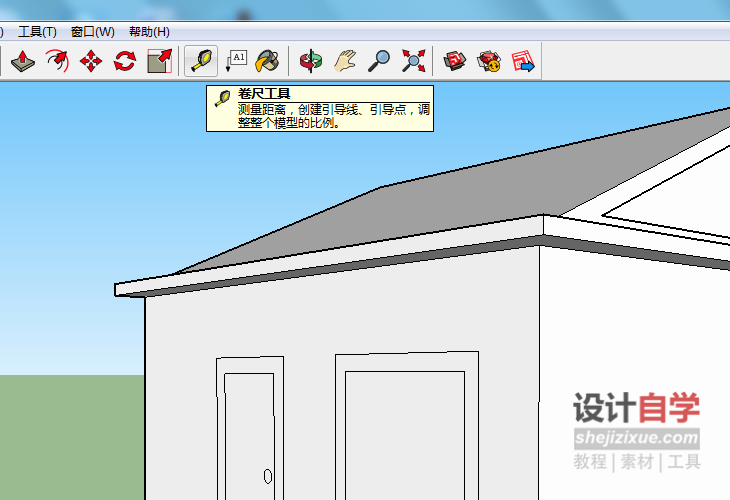

点击【卷尺工具】，然后点任意模型上的两个点，就可以得知这两点间的距离，就是这么简单。
当使用卷尺工具时，按下ctrl键可以切换卷尺工具的测量功能和辅助线功能。辅助线功能是用来画辅助线来帮助绘图用的，例如用卷尺的辅助线功能点选一条直线，然后按照垂直该线的方向移动就可以绘制一条和该直线平行的辅助线，偏移的距离也可以键盘输入来确定。

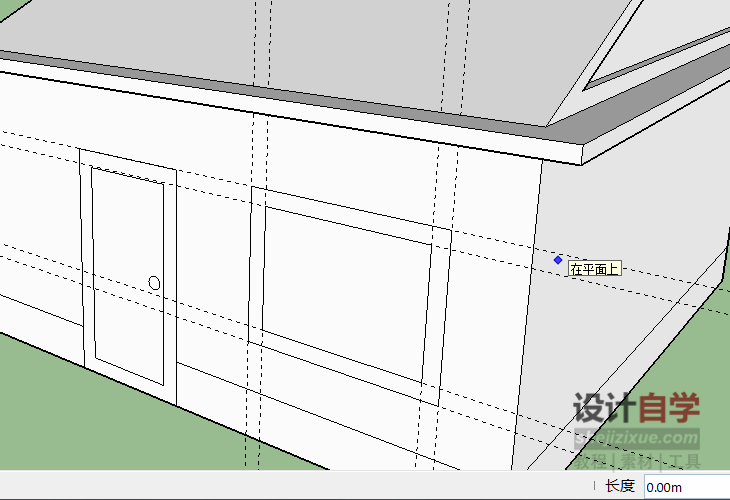

大多数情况下，绘制一个较为复杂的模型是需要很多辅助线帮助的，如下去，辅助线用完后可以删除或隐藏。

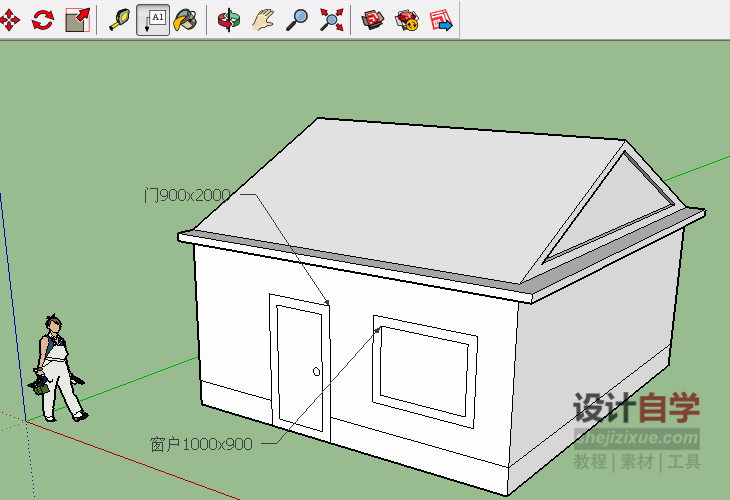

【文字】功能不如翻译成引出标注更为恰当，因为它的功能就是引出标注，如图。双击标注的内容还可以进行修改，拖动标注的内容可以改变标注的位置。
