工具
sketchup 2018
目标
学会简单的模型测量及标注
学习
上一节我们学会了基本的模型查看，但我们会查看模型的时候，我们往往需要在模型上标注尺寸或文字与相关设计师沟通，那么就有必要学一下模型的基本标注。

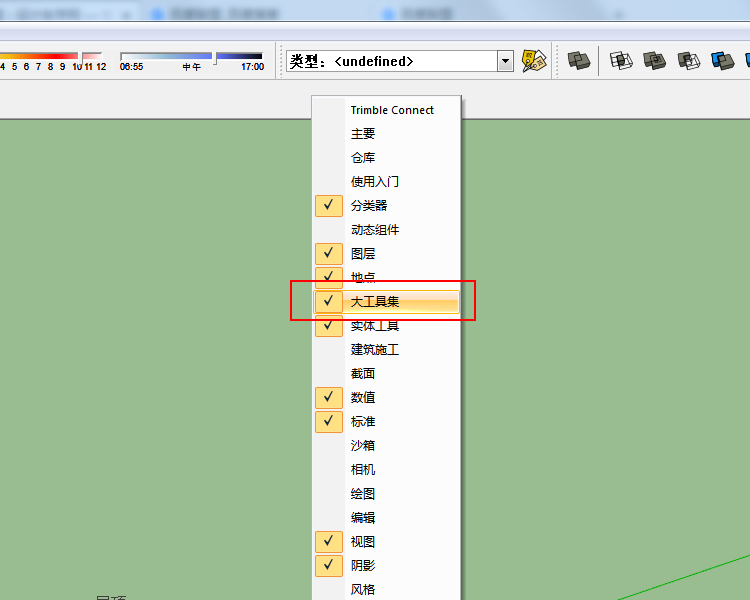

1.打开sketchup pro，在工具栏上点鼠标右键调出大工具集。

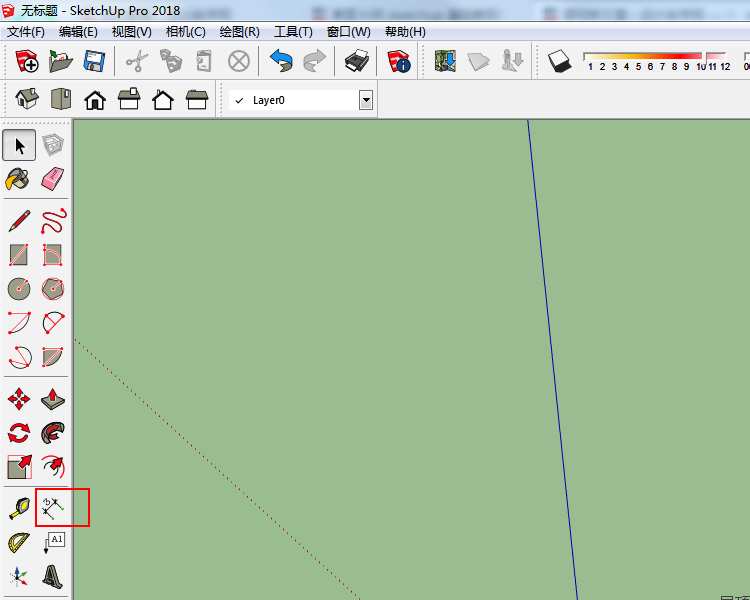

2.如图点击大工具集中的尺寸标注图标，激活尺寸标注功能。

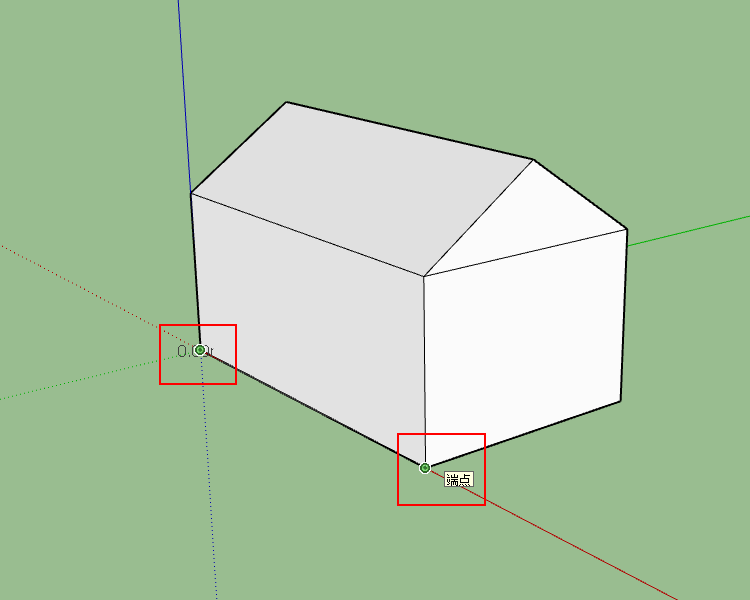

3.尺寸标注功能开启后点击要测量尺寸的第一点
4.在点击尺寸标注的另一点

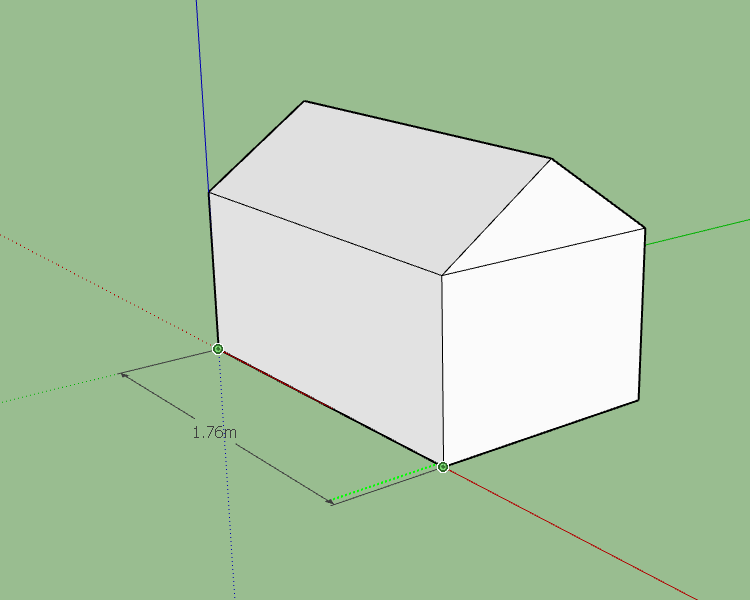

5.随后鼠标向外移动，拉出尺寸线，再点击鼠标左键完成尺寸标注。

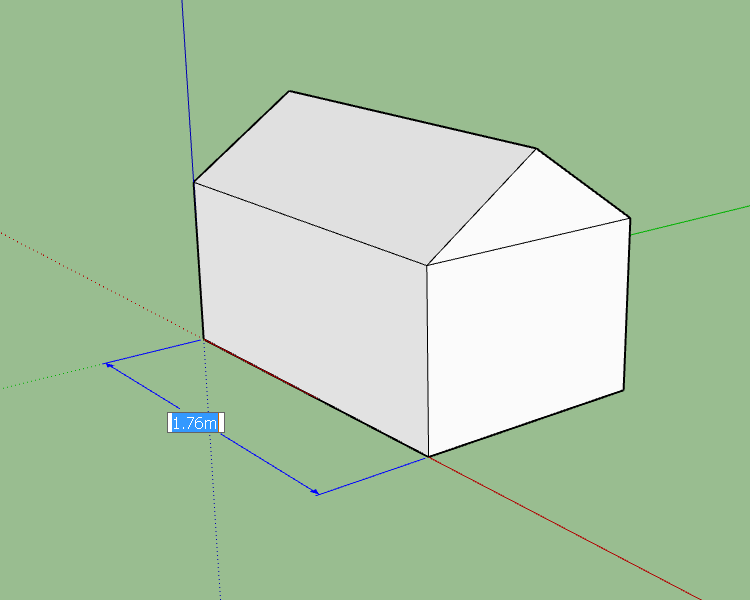

6.双击尺寸标注的数值，可以任意修改。

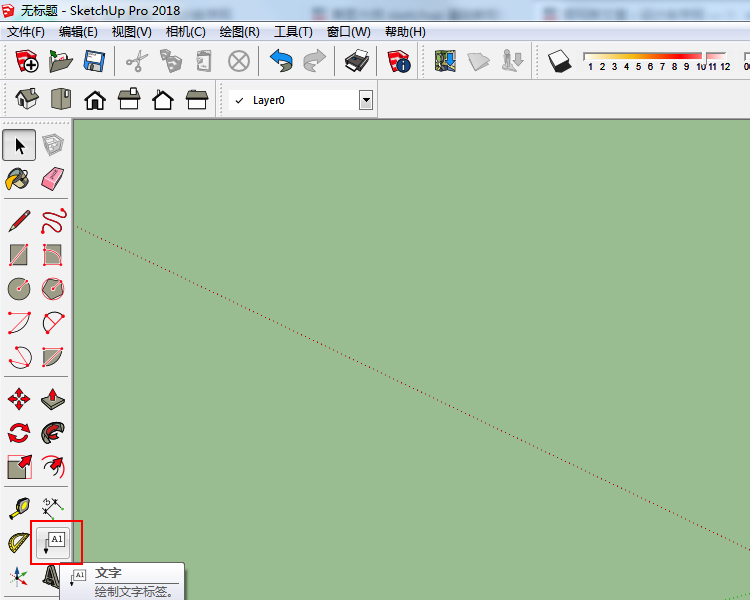

7.我们再来看下文字标注功能，点击大工具集中的文字图标，激活文字标注功能。

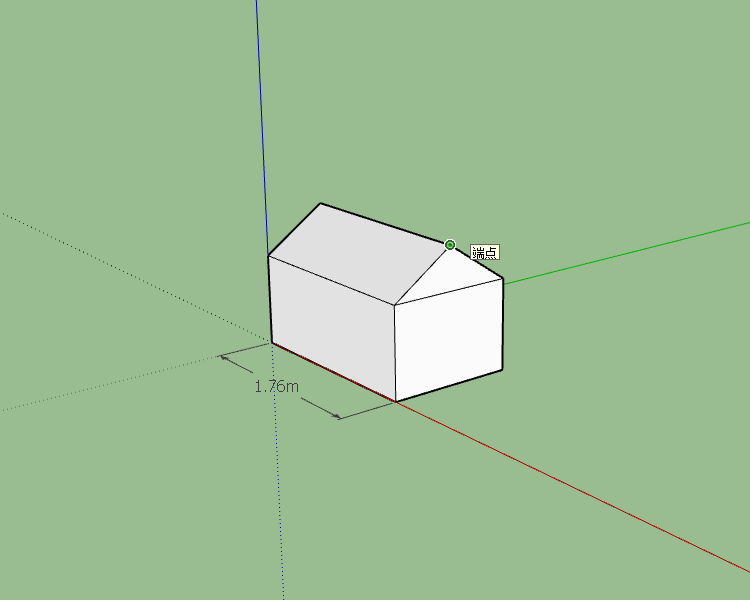

8.文字标注功能开启后点击模型上任意一点
9.然后往外拖动鼠标，并点击鼠标左键结束绘制

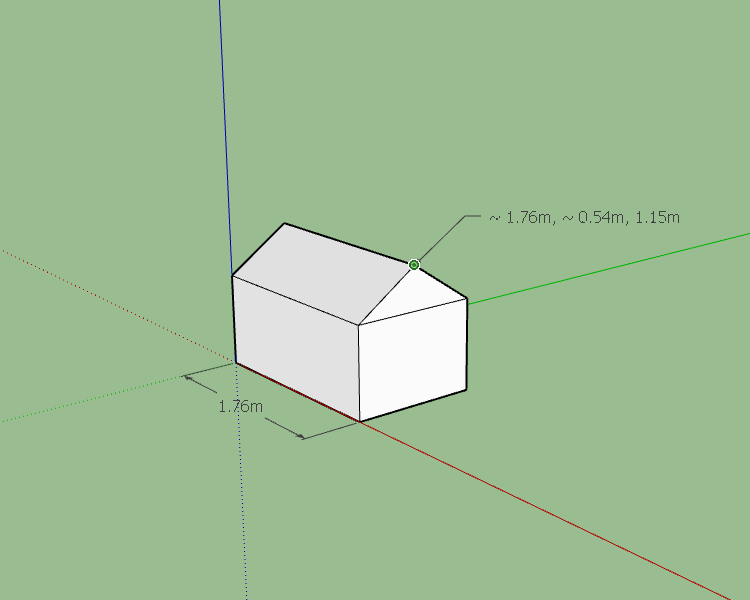

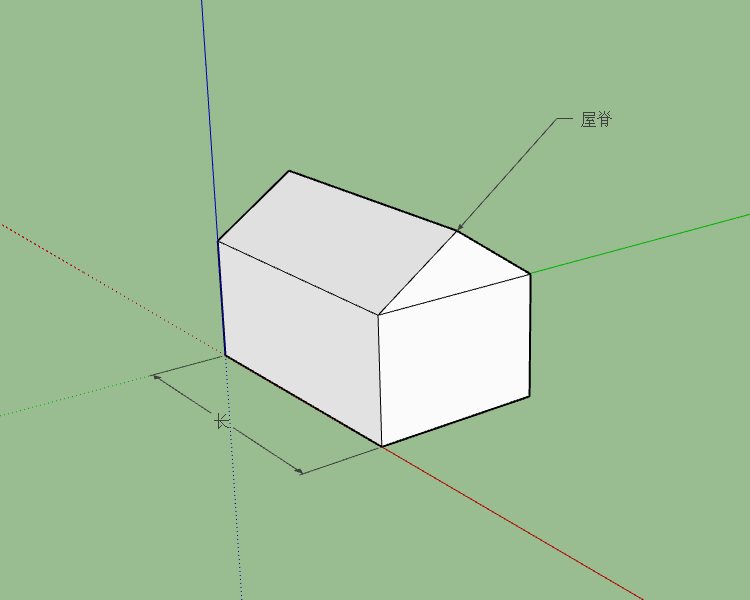

10.默认显示的是标注点的三维坐标，双击文字标注的内容可以修改成任意内容
