sketchup基础编辑操作

本教程思路

       1.删除

       2.移动和复制

       3.[旋转]工具

       4.[缩放]工具

一.删除

       通常，在建模软件中，删除操作可以通过选择需要删除的对象，然后按Delete键进行删除，SketchUp软件也是如此，可以使用［选择］工具选择需要删除的线或面，按Delete键进行删除。
       除了使用Delete键进行删除以外，SketchUp软件还拥有自己的删除工具。

       1>两种删除方式

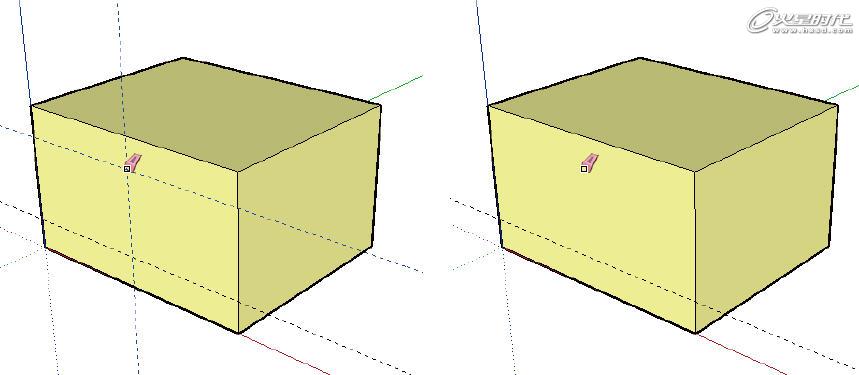

       选择大工具栏上的［删除］工具，使用该工具可以将视图中的边删除。使用［删除］工具删除边的方式有两种，一种是单击删除，在需要删除的边上单击鼠标即可将边删除，使用这种方法一次只能删除一条边；另外一种是拖曳删除，即按住鼠标左键不放，拖曳鼠标，凡是被［删除］工具滑过变成蓝色的边，在释放鼠标后都会被删除，使用这种方法一次可以删除多条边，如图1所示。

图1 使用删除工具删除边

       观察图1，删除了几何体的边后，与边相连的面也一同被删除了。在使用［删除］工具进行拖曳删除时，需要注意鼠标滑过边的速度，鼠标滑动的速度过快会使得需要选择的边没有选择上，从而影响操作的质量。

       Note
       ［删除］工具除了可以删除绘制对象的边外，还可以删除辅助线。辅助线是使用大工具栏上的［测量距离］工具绘制出来的，显示为黑色虚线，在实际建模中起到辅助建模的作用，并不是模型的一部分，如图2所示。

图2 使用删除工具删除辅助线

使用［删除］工具删除辅助线的方式与删除边的方式完全相同。注意，使用删除工具只能删除边线 ，不能删除面。
       2>柔化、硬化和隐藏边
       使用［删除］工具除了可以进行边线的删除操作以外，还可以配合键盘上的按键对边进行柔化、硬化和隐藏处理。
       使用［圆］工具在视图中创建一个圆形，然后使用［推/拉］工具将圆形挤出为圆柱体，选择菜单［查看］|［虚显隐藏物体］命令，将圆柱体上隐藏的边显示出来。
       按住Ctrl+Shift键，同时使用［删除］工具选择圆柱上柔化的边，释放鼠标的同时，柔化边便转换为硬边，如图3所示。

图3 使用［删除］工具硬化边

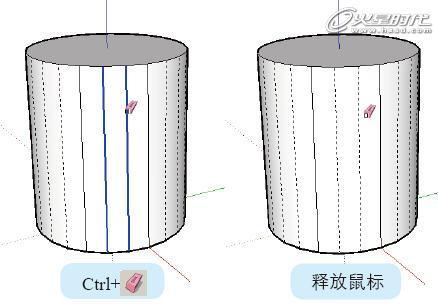

       按住Ctrl键的同时，使用［删除］工具选择圆柱上的硬边，释放鼠标的同时，硬边转换为了柔化边，如图4所示。


图4 使用［删除］工具软化边

       使用［删除］工具配合键盘上的快捷键可以轻松实现边的硬化和柔化的切换。
       除了硬化和柔化边外， ［删除］工具配合Shift键使用，可以实现边的隐藏效果。
       按住Shift键的同时使用［删除］工具选择模型上的边，释放鼠标后之前选择的边变为虚线，如果这时选择菜单［查看］|［虚显隐藏物体］命令，取消虚显隐藏物体的勾选，刚才选择的边就完全隐藏起来，如图5所示。


图5 使用［删除］工具隐藏边

       Note
       使用Shift键配合［删除］工具对模型上的边进行隐藏后，边应该被隐藏，在视图中无法观察到。如果这时隐藏的边并未隐藏，而是变成了虚显状态，说明在［查看］菜单中勾选了［虚显隐藏物体］命令，取消该命令的勾选，即可将边完全隐藏。

如果需要将隐藏的边或物体显示出来，也需要使用菜单［查看］|［虚显隐藏物体］命令。在上步操作中将立方体的3条边隐藏起来，如果这里需要将其中的一条边显示出来，可以选择［查看］|［虚显隐藏物体］命令，开启隐藏物体的显示，然后使用［选择］工具选择需要显示的边，右击鼠标，在弹出的菜单中选择［显示］命令即可，如图6所示。


图6 显示隐藏的边

       如果需要将模型中所有隐藏的边都显示出来，可以使用［选择］工具三击选择整个模型，右击鼠标，在弹出的菜单中选择［显示］命令。
       如果视图中有隐藏的物体，也可以选择菜单［查看］|［虚显隐藏物体］命令，将视图中隐藏的物体以虚显的方式显示出来，然后使用［选择］工具三击选择整个模型，右击鼠标，在弹出的菜单中选择［显示］命令，如图7所示。

图7 显示隐藏的物体

       在室内建模中， ［删除］工具并不是经常用来执行删除操作的，而是更多使用在对边的柔化、硬化和隐藏操作中。通常的删除操作会使用［选择］工具对边和面进行选择，并使用Delete键直接删除。
       二.移动和复制
       在建模软件中，移动和复制操作的使用频率非常高，在SketchUp软件中有专门的［移动/复制］工具，可以对物体进行移动和复制。
       单击大工具栏上的［移动/复制］按钮（或按快捷键M），选择［移动/复制 ］工具。该工具有移动和复制两种功能，首先来介绍该工具的移动操作。
       ［移动/复制］工具的移动操作
       ［移动/复制］工具的移动操作分为沿坐标轴移动、数值输入精确移动及捕捉移动3种方式。SketchUp中的移动工具不能选择整个模型对象，只能对模型中单个点、线或面进行选择，如
需选择整个模型，可使用［选择］工具进行选择，然后再进行移动操作。
       01 沿坐标轴移动
       使用［选择］工具选择物体，再使用［移动/复制］工具在视图中的任意位置单击鼠标，然后移动鼠标，如果鼠标的移动轨迹上出现红、绿或蓝色任意一种虚线，说明这时的移动方向是平行于x、y或z轴向的，移动合适的距离后再次单击鼠标，确定物体的位置，如图8所示。


图8 沿坐标轴移动物体

       使用［移动/复制］工具进行移动操作时，如果需要锁定某个轴向进行移动，可以在出现轴向虚线时，按住Shift键，这时轴向的虚线变成粗虚线，说明已经将移动方向锁定在当前轴向上，可以任意移动鼠标确定物体在该轴向上的位置。
       SketchUp中的［移动/复制］工具不同于其他软件的移动工具，使用该工具进行移动时，工具不一定要置于物体上进行移动，在视图中的任意位置都可以移动物体，如图9所示。
在室内建模中可以灵活使用在任意位置移动物体的功能，来进行模型的创建。
       02 精确移动
       与SketchUp中的其他工具一样， ［移动/复制］工具也具有精确移动的功能，可以通过在［数值输入区］中输入数值来精确移动物体。使用［移动/复制］工具进行精确移动时，有两种数值输入方式，一种是输入移动的距离，另一种是输入准确的坐标系值。
       使用［选择］工具选择物体，使用［移动/复制］工具在视图中的任意位置单击鼠标，然后移动鼠标，输入1000，按回车键，物体便沿着鼠标移动的方向移动1000mm，如图10所示。

图10 在视图中任意位置移动物体

图11 使用数值输入使物体移动准确的距离

       Note
       输入的数值为正值时，物体移动的方向与鼠标移动的方向相同，数值为负值时，物体移动的方向与鼠标移动方向相反。
       除了可以输入移动距离的数值外，还可以使用坐标系输入的方法来精确移动物体。

       使用［选择］工具选择物体，使用［移动/复制］工具在长方体的一个顶点上单击，然后移动鼠标，输入“［0，0，0］”（注意将输入法切换为英文状态），按回车键，选择的顶点移动
到坐标轴原点［0，0，0］的位置，如图12所示。



图12 使用绝对坐标系统移动物体

       使用［X，Y，Z］绝对坐标系统的输入方式时，需要在被移动的物体上单击确定一个点，将该点移动到坐标系［X，Y，Z］的位置。本案例中选择的是长方体的一个顶点，实际操作中可以选择物体上的任意一个点。
       使用［选择］工具选择物体，使用［移动/复制］工具在长方体的一个顶点上单击鼠标，然后移动鼠标，输入“＜500，500，－1000＞”，按回车键，选择的顶点位置即向x轴正向移动500mm，向y轴正向移动500mm，向z轴负向移动1000mm，如图13所示。



图13 使用相对坐标系统移动物体

       本节详细介绍了3种输入精确移动距离的方法，包括直接输入移动距离、输入物体上点的坐标，以及输入点的相对坐标的方法。
       03 捕捉移动
       使用［移动/复制］工具进行移动时还可以捕捉其他物体上的点，从而轻松地将两个物体对齐。
       目前在视图中绘制了两个长方体，接下来使用［移动/复制］工具将两个长方体对齐。
       使用［选择］工具三击选择长方体，使用［移动/复制］工具在选中的长方体上单击，选择表面的一个点，移动鼠标将选中的点与大长方体的一个顶点对齐，当［移动/复制］工具捕捉到点的时候，顶点以绿色的点显示，并出现“端点”的提示框，如图14所示。


图14 移动捕捉物体

       ［移动/复制］工具的捕捉功能使用起来非常方便，可以捕捉到物体上的点、面或边，轻松将物体移动到需要的位置。
       04 点、线、面的移动
       本部分将制作一个简单的模型，来进一步了解［移动/复制］工具的应用。

       step01 选择［矩形］工具，在视图中创建一个矩形，然后使用［推/拉］工具挤出矩形的高度，使其成为一个长方体，如图15所示。

       step02 使用［线］工具捕捉顶面边的中点（中点以青色点显示），将顶面的中线绘制出来，如图14所示。

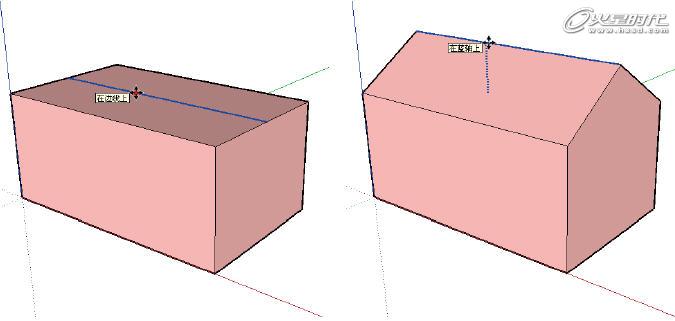

       step03 选择［移动/复制］工具，将移动工具置于绘制的中线处，中线自动变为蓝色选择状态，单击鼠标，然后沿蓝色z轴移动鼠标，在移动至合适高度后，再次单击鼠标，确定移动的距离，如图15所示。

图15 利用［推/拉］工具创建长方体

图16 绘制顶面中线

图17 移动中线

       ［移动/复制］工具可以自动选择鼠标滑过的点、线或面，被选中的线和面对象变为蓝色显示，对象被自动选择后，单击鼠标即可进行移动操作。接着再来对屋顶模型进行进一步的细化处理。
       step04 使用［线］工具将屋顶下方的两个端点连接起来。
       step05 选择［移动/复制］工具，将移动工具移至屋顶模型的顶点处，将自动捕捉顶点，顶点变为绿色显示，并出现“端点”的提示框。单击鼠标，然后沿红色x轴移动鼠标，在移动合适距离后，再次单击鼠标，确定移动的距离，如图18所示。



图18 绘制屋顶底端连接线


图19 移动屋顶顶点

这样就将一个屋顶的模型大体创建完成，如果觉得屋顶的倾斜角度不合适，还可以选择模型的表面，调节模型面的位置。
       step06 选择［移动/复制］工具，将移动工具置于需要移动的面上，面自动变为蓝色选择状态，单击鼠标，然后沿红色x轴移动鼠标，在移动适当距离后，再次单击鼠标，确定移动的距离，如图20所示。
       经过调节后，就将屋顶模型创建完成，这里仅仅制作了一侧的斜顶，另一侧的斜顶模型由读者自己制作完成，模型的最终效果如图20所示。

图20 使用移动工具调节面的位置

图21 屋顶最终效果

       通过对本例简单模型的制作，能够更加清晰地了解［移动/复制］工具对于点、线及面的移动操作，掌握工具的使用方法和技巧。
       ［移动/复制］工具的复制操作
       ［移动/复制］工具除了可以移动物体外，还可以对物体进行大量的复制。
       在使用［移动/复制］工具进行复制时，需要配合Ctrl键来完成，按下Ctrl键后,［移动/复制］工具在视图中的图标显示为，在图标的右上角出现了一个加号，代表现在的［移动/复制］工具处于复制的状态。
       01 增量复制方式
       使用［选择］工具选择视图中需要复制的对象，使用［移动/复制］工具，按下键盘上的Ctrl键，单击鼠标，沿x轴正向移动一段距离后，输入500（输入准确的移动距离），按回车键，这
时便将对象复制出1个，并沿x轴正向移动了500mm的距离；接着输入3X，按回车键，即可将对象复制出3个，如图22所示。


图22 移动复制的增量复制方式

观察图7-86的复制结果，输入3X后，对象连续复制出了3个，并且每次复制都是在上一个对象的基础上沿x轴正向移动500mm。使用移动复制操作时，输入NX（N为复制对象个数），即可将当前对象复制出N个。这种复制方式为增量的复制方式，即复制的对象按照当前的操作方式进行增量操作。
       02 总量复制方式
       除了增量的复制方式外，［移动/复制］工具还有总量的复制方式。总量复制的操作方式与增量方式大体相同，但是输入的复制参数与增量复制有所区别。
       选择视图中需要复制的对象，使用［移动/复制］工具，按下Ctrl键，单击鼠标，沿x轴正向移动一段距离后，输入3000（输入准确的移动距离），按回车键，这时便将对象复制出1个，并沿x轴正向移动了3000mm的距离；接着输入/3，按回车键，即可将对象以总量的方式复制出3个，如图23所示。


图23 移动复制的总量复制方式

       观察图23的复制结果，输入/3后，对象在开始复制的两个物体之间等量复制出了3个对象，由于最开始复制的两个物体之间的间距为3000mm，进行总量复制后，复制出的3个物体，每两个物体之间的间距为1000mm。
       使用移动复制操作时，输入/N（N为复制对象个数），即在当前复制的两个对象之间等量的复制出N个对象。这种复制方式为总量的复制方式，即复制的对象按照当前的操作方式进行总量
等分操作。
       至此，就将［移动/复制］工具的移动操作和复制操作介绍完成。
       三.［旋转］工具
       SketchUp软件中提供了专门的旋转工具，单击大工具栏上的［旋转］按钮（或按快捷键Q键），选择［旋转］工具。该工具与［移动/复制］工具相似，也有旋转和旋转复制两种功能，首先来介绍该工具的旋转操作。
       ［旋转］工具与普通三维软件的旋转工具的使用方法有所不同，初学者需要熟悉该工具的使用方法。
       1.坐标轴轴向旋转

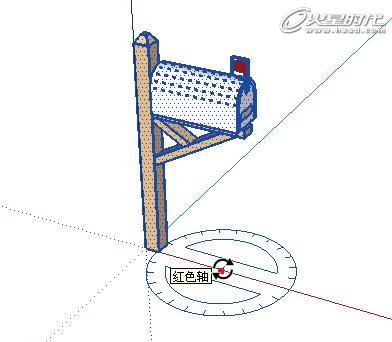

       选择［旋转］工具，在视图中，工具变为类似量角器的图形，将工具放置于视图中不同位置时，工具呈现为红、绿、蓝3种颜色，如图24所示。


图24 ［旋转］工具的颜色与轴向

       当［旋转］工具呈红色显示时，说明此时的旋转轴为x轴，同样当［旋转］工具为绿色或蓝色时，说明这时的旋转轴为y轴或z轴。
       在理解了不同颜色的［旋转］工具的含义后，下面再来学习［旋转］工具的用法。使用［旋转］工具需要确定4个要素才能准确进行旋转操作。这4个要素分别是旋转轴、旋转中心、旋
转起始位置和旋转角度。
       旋转轴可通过［旋转］工具的颜色来进行判断，在使用［旋转］工具的过程中将依次把旋转中心、旋转起始位置和旋转角度确定下来。
       接下来通过一个简单的案例来学习［旋转］工具的使用。
       step01 选择需要旋转的模型，使用［旋转］工具，在视图中移动鼠标直至出现蓝色的量角器图标为止，说明此时的旋转轴为z轴，如图25所示。

       如果想要锁定坐标轴，可以按Shift键将旋转轴锁定为z轴。

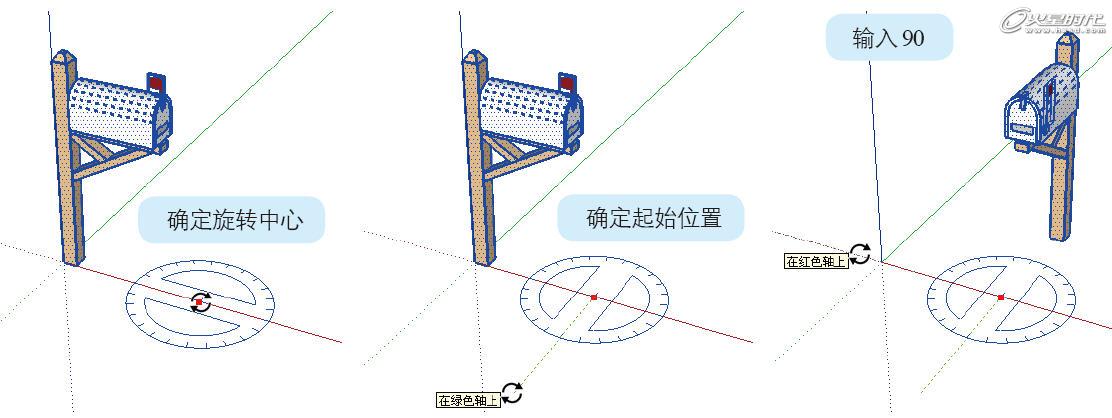

       step02 选择［旋转］工具，在坐标轴原点的位置单击鼠标，确定旋转中心为坐标原点，如图26所示。

       step03 移动鼠标，出现与旋转中心相连的虚线，这条虚线是用来确定旋转的起始位置的，找到合适的起始位置后单击鼠标，确定旋转的起始位置，如图27所示。

       起始位置可以确定为任意位置，当起始位置平行于轴向时，虚线将以轴向的颜色显示。

图25 锁定旋转轴为z轴

图26 确定旋转中心为坐标原点

图27 确定旋转起始位置

       step04 再次移动鼠标，此时对象开始旋转，移动鼠标让对象旋转一定角度后，单击鼠标，输入90，按回车键，模型沿z轴旋转90°，如图28所示。

       这样就完成对象的旋转操作。上面介绍旋转的4个要素都非常重要，只要改变其中一个要素，旋转的结果都会发生变化。
       下面改变旋转中心的位置，其他操作保持不变，最终结果如图29所示。

图28 确定旋转角度


图29 改变旋转中心的位置

       观察图28和图29的旋转结果，由于旋转中心发生了改变，所以最终的旋转结果也有很大不同。
       2.任意平面轴向旋转
       使用旋转工具除了可以将x、y、z轴作为旋转轴外，还可以将任意一个面的轴向作为旋转轴。
       选择对象，使用［旋转］工具，将工具放置于需要作为旋转轴平面的上方，［旋转］工具会自动贴合到平面上，由于此时的轴向是不平行于任何坐标轴的，所以［旋转］工具为黑色。
       接下来可以按住Shift键锁定当前的轴向，移动［旋转］工具，确定旋转中心的位置。

       本例就将旋转中心确定在斜面上，在斜面上单击鼠标，确定旋转中心的位置，然后再次单击鼠标，确定旋转的起始位置，移动鼠标，对象将按照斜面的轴向开始进行旋转，如图30所示。


图30 以任意平面的轴向作为旋转轴进行旋转

［旋转］工具会自动捕捉平面的法线方向作为旋转轴，如图31所示。


图31［旋转］工具捕捉平面的法线方向

       在实际操作中可以方便地利用［旋转］工具的捕捉功能来旋转平面。
       3.旋转复制
       ［旋转］工具的旋转复制操作与［移动/复制］工具的复制操作非常相似，都要配合Ctrl键来实现，并且其复制方式也包括增量复制和总量复制两种。
       选择需要旋转的模型，使用［旋转］工具，在视图中移动鼠标直至出现蓝色的量角器图标，在x轴上单击鼠标，确定该点为旋转中心；移动鼠标让虚线与x轴重合，单击鼠标确定旋转的起始位置；按Ctrl键移动鼠标，旋转复制出对象，输入60，按回车键，旋转60°复制出对象，如图32所示。


图32 使用[旋转]工具旋转复制

        观察图32，在上一步的操作中，复制出了一个对象，并且该对象在原对象的基础上旋转了60°。

       接着上步的操作，输入3X，按回车键，即以增量的方式将对象复制出3个，如图33所示。


图33 [旋转]工具的增量复制

       经过数值的输入后，对象以增量的方式复制出了3个，每个对象的复制都是在上一个对象的基础上旋转了60°，最终效果如图33所示。

       下面再来制作一个利用［旋转］工具进行总量旋转复制的例子。

       选择需要旋转的模型，使用［旋转］工具，在视图中移动鼠标直至出现蓝色的量角器图标，在x轴上单击鼠标，确定该点为旋转中心；移动鼠标让虚线与x轴重合，单击鼠标确定旋转的起始位置；按Ctrl键移动鼠标，旋转复制出对象，输入300，按回车键，在原对象的基础上旋转300°后，复制出新的对象，如图34所示。

图34 使用[旋转]工具旋转复制对象

       接着上步的操作，输入/5，按回车键，即以总量的方式将对象复制出5个，如图35所示。

图35 [旋转]工具的总量复制

经过数值的输入后，在旋转300°复制出来的两个对象之间等分复制出了5个对象，每两个对象之间的旋转角度为60°（300/5）。
       旋转复制的两种复制方式介绍完成，下面来介绍［缩放］工具。
       四.［缩放］工具
       与通常的三维软件一样，SketchUp软件中也提供了缩放工具。单击大工具栏上的［缩放］按钮（或按快捷键S），选择［缩放］工具。
       ［缩放］工具可以对二维对象和三维对象
进行缩放操作。
       1.二维对象的缩放操作
       首先来学习［缩放］工具对二维对象的操作。
       选择需要进行缩放的二维对象，在大工具栏中选择［缩放］工具的同时，视图中的二维对象随即出现了缩放控制点，如图36所示。

图36 ［缩放］工具在二维对象上的控制点

       观察图36，选择［缩放］工具后，二维对象上出现了黄色矩形控制框和8个绿色控制点，分别调节这8个控制点，可以实现对二维对象的等比和非等比缩放。
       使用［缩放］工具调节对角线的控制点，可以实现对象的等比缩放，如图37所示。


图37 使用对角线控制点等比缩放

       使用［缩放］工具调节非对角线的控制点，则为非等比缩放效果，如图38所示。


图38使用控制点进行非等比缩放

       观察图38，非等比缩放是沿着坐标轴进行的，使用非等比缩放后，圆形被压扁为椭圆形，并且对象的中心也发生了改变。

       在进行等比缩放和非等比缩放时，如果配合Ctrl键使用，可以锁定对象中心进行缩放，如图39所示。


图39 锁定对象中心进行缩放

       观察图39，按住Ctrl键在进行等比和非等比缩放时，对象的中心锁定在原来的位置不发生改变。
       按住Shift键并使用［缩放］工具，选择任意一个非对角线的控制点，都可以实现等比缩放。

 2.三维对象的缩放操作
       以上讲解的是［缩放］工具对二维对象的操作，下面再来讲解三维对象的缩放操作。
       三维对象的操作与二维对象的操作基本相同，不同的是三维对象的缩放控制点较二维对象复杂，并且三维对象可进行缩放的轴向比二维对象多。
       在视图中创建一个长方体，使用［选择］工具三击选择整个对象，然后选择［缩放］工具，在对象表面上出现了缩放控制点和缩放控制框，如图40所示。

图40 [缩放]工具在三维对象上的控制点

       选择［缩放］工具后，三维对象上出现了黄色矩形控制框和26个绿色控制点。如果将长方体的每个表面看做一个二维平面的话，那么这些平面上的点与二维对象的控制点基本相同，不过在每个面的中心还有一个控制点，也就是说长方体的每个面有9个控制点，利用这些控制点可以实现对三维对象的等比和非等比缩放。
       需要注意的是，即使三维对象不是长方体，而是其他对象，其缩放框仍然为长方体的线框，黄色缩放框每个面上有9个控制点，总数为26个保持不变，如图41所示。

图41 其他三维对象上的控制点

       Note
       视图中的物体为［X光模式］显示，设置的快捷键为Alt+X，或选择菜单［查看］|［面类型］|［X光模式］命令。［缩放］工具的操作方式与二维对象相同，使用［缩放］工具调节对角线的控制点，可以实现对象的等比缩放，如图42所示。


图42 使用对角线控制点等比缩放

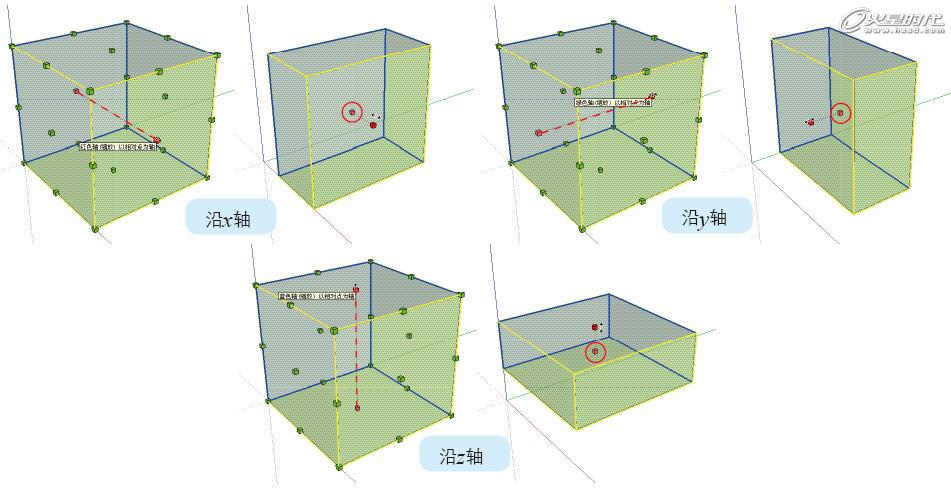

 使用［缩放］工具调节非对角线的控制点，则为非等比缩放效果，非等比缩放可以使用控制点沿着x、y或z轴进行缩放，如图43所示。

图43 使用控制点进行非等比缩放

       在进行等比缩放和非等比缩放时，如果配合Ctrl键使用，可以锁定对象中心进行缩放，如图44所示。

图44 锁定对象中心进行缩放

       按住Shift键使用［缩放］工具时，选择任意一个非对角线的缩放控制点，都可以实现等比缩放。
       3.［缩放］工具对对象中元素的操作
       ［缩放］工具可以自动选择对象中能进行缩放的元素，进行缩放操作。选择［缩放］工具，当［缩放］工具移动至可以进行缩放的元素上方时，线或面会以蓝色的
方式显示，单击鼠标，选择元素，元素上出现了缩放控制点，即可对元素进行缩放调节。
       选择［缩放］工具，将［缩放］工具移动到需要进行缩放的面上方，面变为蓝色显示，单击鼠标，出现缩放控制点，选择对角线的控制点，按Ctrl键进行中心等比缩放，如图45所示。


图45 对元素进行缩放

       Note
       在三维对象中， ［缩放］工具只能对其中的面元素进行缩放，而在二维对象中，通常可以对线或面进行缩放。
       4.［缩放］工具的精确缩放
       ［缩放］工具也可以通过输入数值来进行精确缩放。
       选择需要缩放的对象，使用［缩放］工具，调节缩放控制点，选择对角线的控制点，将对象等比放大，输入2，按回车键，视图中的对象即可放大到原来的两倍，如图46所示。


图46 等比精确缩放

在执行缩放操作时，输入的数值代表缩放的倍数，输入数值为2，代表将对象放大到原始大小的两倍。同理输入数值为0.5，意味着对象将缩小为原始大小的一半。同样，非等比缩放也可以使用数值输入的方法来进行，缩放是否为等比缩放与输入的数值无关，而与缩放的操作方式有关。
       选择［缩放］工具，自动选择对象中的一个面，单击鼠标，调节缩放控制点，选择边中心的控制点进行非等比缩放，将面压扁，输入0.5，按回车键，如图47所示。

图47 非等比精确缩放

       观察图47，对选中的面执行了非等比缩放操作，输入0.5后，将原来的面沿着缩放操作的z轴缩小了一半。
       5.用［缩放］工具实现镜像效果
       大多数三维软件中都有镜像工具，而在SketchUp软件中并没有为用户提供专门的镜像工具。如果需要实现镜像效果，可以使用［缩放］工具的非等比缩放操作来实现。
       接下来通过一个简单的案例来学习［缩放］工具的镜像效果。
       使用［选择］工具进行框选，选择完整的休闲长椅模型，使用［移动/复制］工具，按Ctrl键的同时单击鼠标，锁定移动的方向为绿色y轴向，移动一段距离后，再次单击鼠标，确定复制对象最终的位置，如图48所示。


图48 非等比精确缩放

       保持复制出来的长椅模型处于选择状态，使用［缩放］工具，选择缩放框中心的点，沿y轴正向移动，移动一段距离后释放鼠标，输入－1，按回车键，如图49所示。

图49 输入数值进行镜像

       观察图49，休闲长椅模型的大小没有改变，但是朝向了相反的方向。
       使用缩放工具锁定某一个坐标轴向进行非等比缩放时，输入-1，对象将产生镜像效果，也就是对象的大小不发生改变，而是对象朝向相反的方向。
       这样就使用［缩放］工具完成了对象的镜像效果，使用［移动/复制］工具将两个长椅模型对齐，完成镜像的最终效果如图50所示。


图50 模型镜像效果

       镜像操作除了可以利用［缩放］工具实现外，利用［旋转］工具也可以实现。使用［旋转］工具以旋转复制的方式将模型沿需要的坐标轴旋转180°，也可实现镜像效果。读者可以自己尝试利用［旋转］工具来实现镜像效果。


       本sketchup教程完。
