SketchUp中实现多图拼合法高清晰贴图

sketchup入门教程分享：

根据本人的经验，每一张导入SU的贴图分辨率都应该是72像素/英寸，大小在1024像素×1024像素之内。这样SU才能比较清晰地显示此贴图，达到最佳效果。分辨率过高或者过低，贴图尺寸过大，都不会达到最佳效果。

当作为底图的场地尺寸很大的时候，可将场地贴图分为几块小图，再将小图分别导入SU。例如，一个场地实际尺寸是1000 m×1000 m，生成此场地的平面图的分辨率为72像素/英寸，则此场地平面图尺寸基本应该大于2000像素×2000像素；若按照2000像素×2000像素作为底图导入SU，则至少应该分为四块小图分别导入才能达到较好的贴图效果。
这个方法虽然看似把简单的问题复杂化，但是为了得到比较清晰的贴图效果还是值得的。
下面来看一个具体的例子：
某地块规划方案的平面手绘彩图经过扫描之后得到图片的分辨率为200像素/英寸，4500像素×1700像素。现需将此图片导入SU作为建模底图。
尝试一：将原始图片直接导入SU效果很不理想，清晰度很低，而且模型量相对较大！
尝试二：在PS中将图片处理成分辨率为72像素/英寸，图像宽度为1024像素。真是失败，不用导入SU就发现清晰度不够用了……
尝试三：在PS中将图片调整成分辨率为72像素/英寸，图像高度为1024像素，图像宽度则自动按照比例改变。

放大观察，清晰度基本达到要求，而且图像文件也比较小。到此，第一阶段的尝试结束。

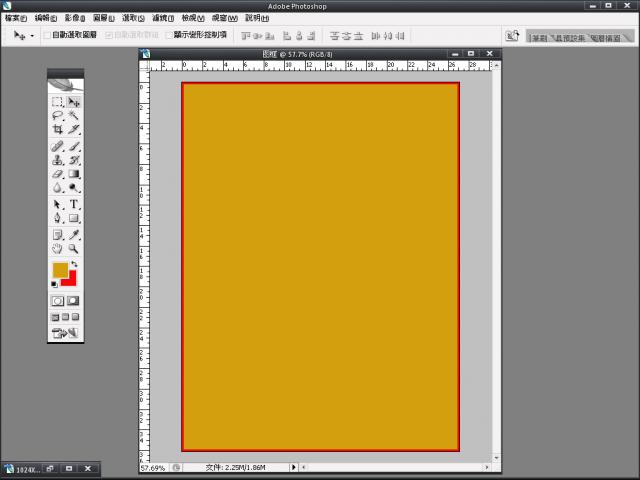

第二阶段，将底图合理拆分成若干块图片。在PS中新建一个分辨率为72像素/英寸，大小为1024像素×768像素的图片作为图框，填充颜色并描边。

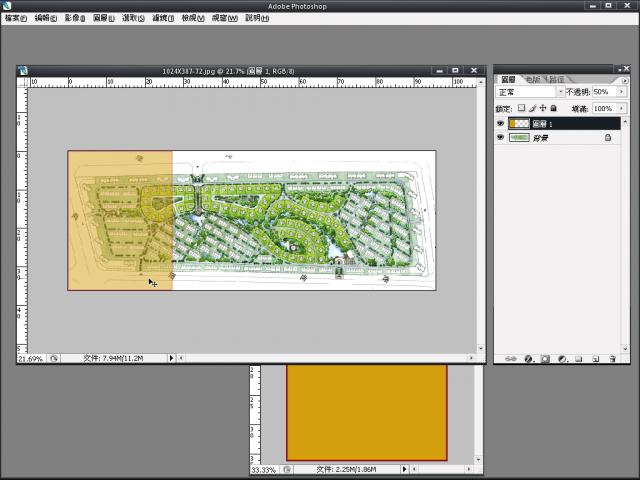

将此图框直接拖到刚才的底图上形成新的图层，将此图层透明度调整到50%左右。

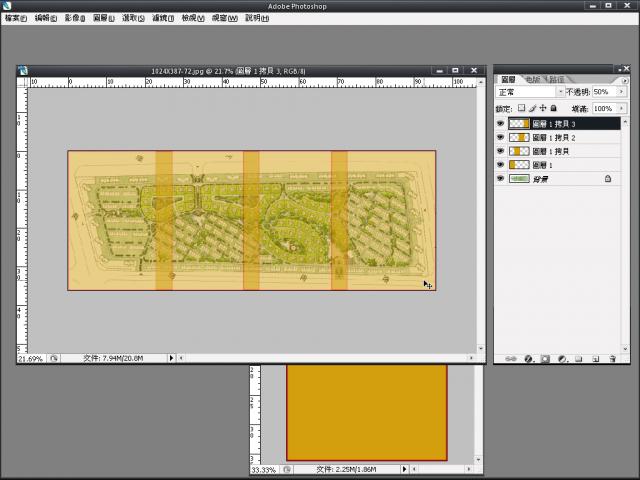

复制并移动图框，保证每个图框与临近的图框都有明显的重合区域。

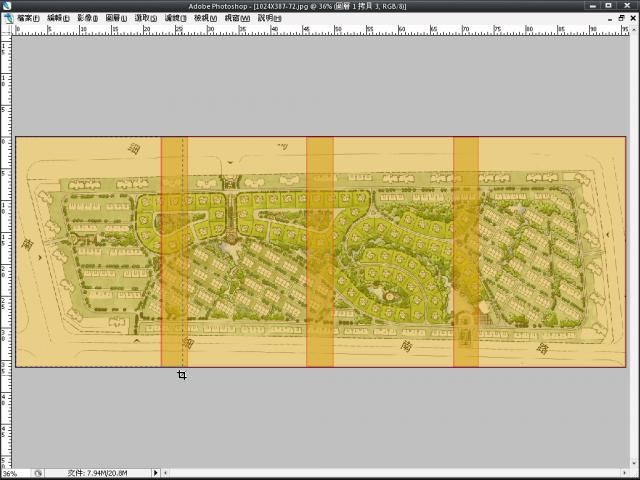

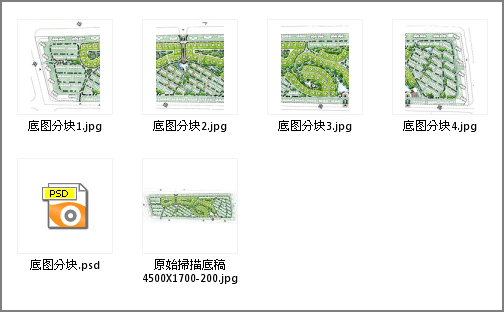

  至此，我们可以很直观的看出将底图分为四张小图是最理想的分割方式。将这四个图框图层合并为一层，将底图裁切成四块并另存为JPG图片。

先按照图框的范围裁切出一块图像，然后将图框图层隐藏，另存图片。而后，退回裁切之前的状态继续裁切下一块图像。

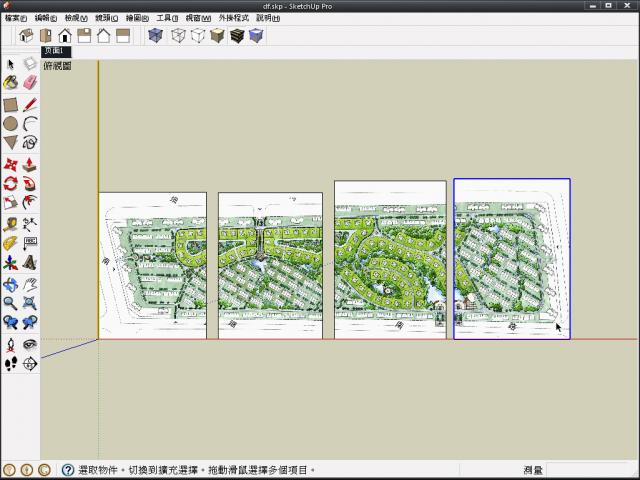

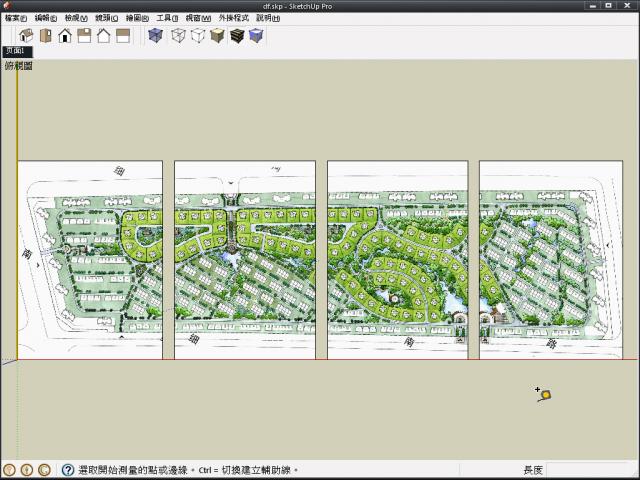

第三阶段，将分块底图导入SU并合并为一张底图。将以上四个块图拖入SU内，分别炸开并独立成组。

进入每个组内，利用辅助线工具将其缩放至实际尺寸，所有图片缩放之后长边长度都应相同！

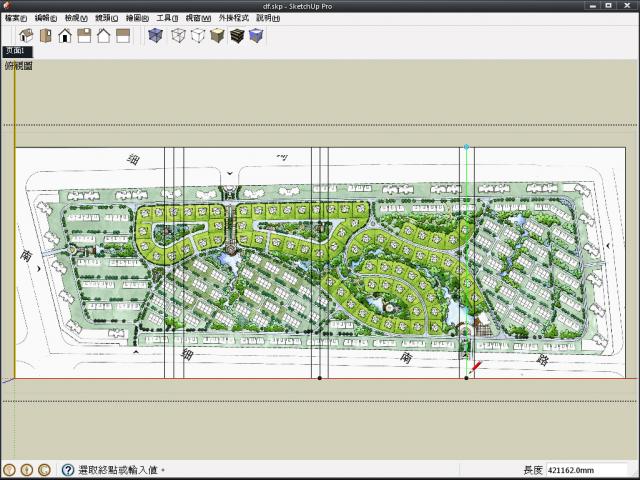

移动各个图片，将重合的部分准确的叠合在一起（可开启X光模式，便于观察）。

将这四个摆放好的图片炸开，铅笔工具画出图片叠合部分的中线，再将绘制的中线隐藏。

删除多余线段，检查底图拼合质量！

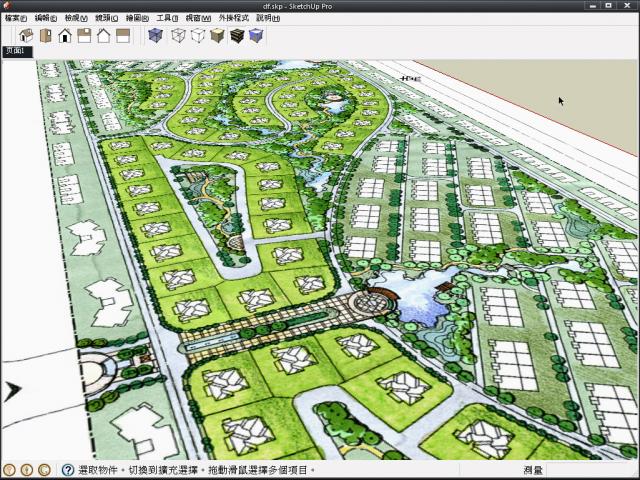

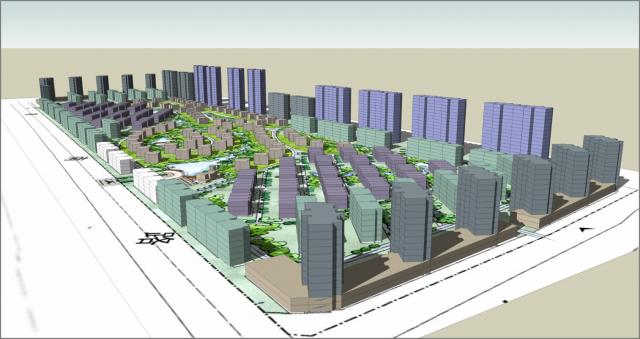

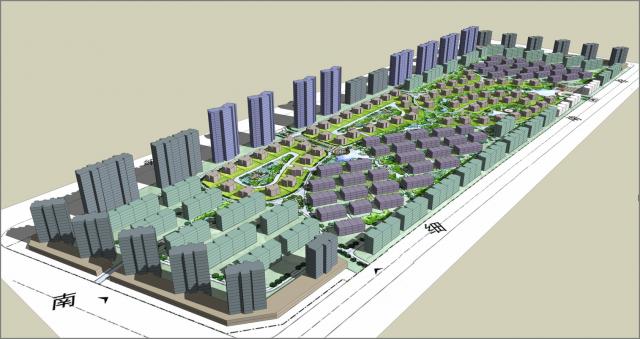

真的是非常清晰！高兴之余可别忘了保存模型，继续完成其他工作，观察最终效果.
