首先开启在[Tutorials]文件夹中的[Tutorial1.skp]文件。
以层来分门别类整理SketchUp组件是相当便利的。依据制作模型的过程将特定的线与面分别配置到不同的层上，便于分辨也让你能够简单地控制模型的颜色或显示(或隐藏)。
层乃是使用[层]工具条的[层]对话框来产生，如果[层]工具条未层示出来，请从[查看]菜单的[工具条]选项中选取[层]，[层]工具条即显示出来。
点取[层]工具条右边的[层的管理]按钮，开启[层]对话框。

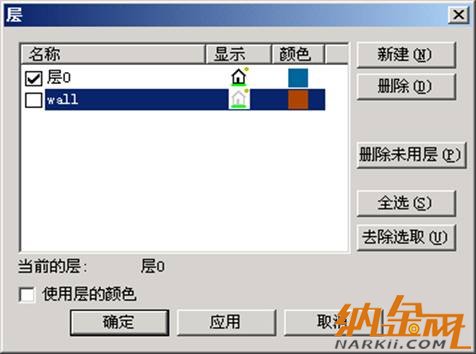

点取[层]对话框的[新增]按钮，新的层即被设定，请立即输入层的名称，在这里输入[Wall](墙壁)。
点取[Wall]层的[显示]栏中的房屋按钮，房屋按钮变成以灰阶显示，这个表示此层为隐藏之意思。点取[确定]钮。

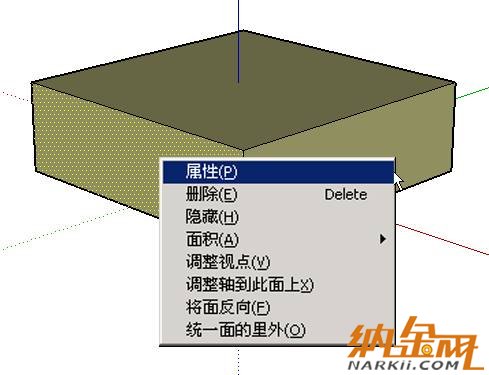

执行[选取]工具，以鼠标右键点选模型右侧，从显示的关联式选单中选取[性质]。.
注意：要显示关联式菜单并不需要以左键点选面，只要将指标放在面上按鼠标右键，即可显示出来。

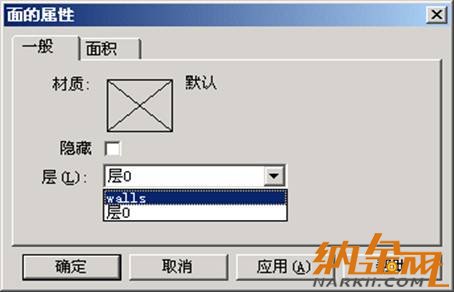

在[面的性质]对话框的[一般]标签中，从[层]表单中选取新层[Wall]，按[套用]钮，再按[确定]钮。
在右侧墙壁与上面重复这个操作，模型会变成如下图：
开启[层]对话框，点取[Wall]层显示栏的房屋按钮，再按[确定]钮，[Wall]层中的所有对象即会显示出来。
