使用图像对象(RasterContext Object)可以将扫描或传真、相片导入设计图上。依照格式的类型，有信赖性高的、也有较不具信赖的，另外为了能够有好效率，导入图像文件也有几个几个策略。
图像对象的配置
将扫描的图像文件导入到SketchUp有两种方法：
1. 使用[文件] -> [插入] -> [图像…]指令导入图像文件。
2. 从桌面或Windows文件总管中直接将图像文件拖曳到场景。
配置时可以使用在对角位置上的角落直接改变图像的尺寸。配置后可以使用[比例]工具变更比例，或在图像上按鼠标右键，在[图像性质]对话框中更改尺寸。
比例变更另外有别的方法，就是使用[测量]工具在图像上测量距离后，输入尺寸，变更对象的比例。
图像对象之移动
配置后，图像对象可像其它对象一样移动、旋转。

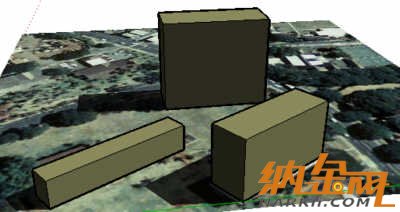

在图像上直接绘图，可以很快速展开基地设计周围的背景。
这个不只可以在背景上显示建筑物，也可将建筑物的阴影直接插入周围环境中，对于都市计画作业的实施相当快速、便利。
快速指引：这个相片拍摄的正确日期、时间知道的话，因为可以将建筑的阴影与影像上的阴影调成一致，所以能够快速地指定建筑物大概的高程。
而且也可以将图像对象利用在真实标志或招牌的制作上，操作方式只要将图像拖曳到场上，将它配置在任意的表面上即可。
性质

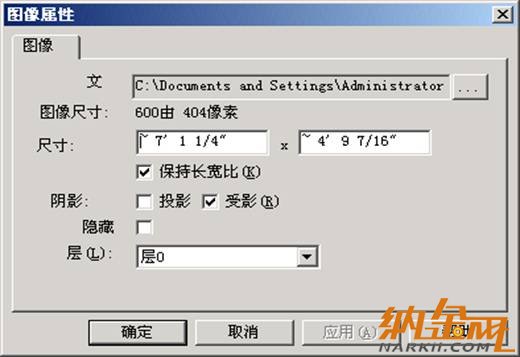

图像对象有几个可以调整的性质设定，要进入此设只要在场景中的图像对象上按鼠标右键，选取[性质]，如下列般的对话框即显示出来：
[图像尺寸]的数值是表示图像的像素大小，另外[尺寸] 的数值为显示在SketchUp上图像对象的尺寸，[维持宽长比]的核选框如未打勾时，可以输入与长宽比率无关的值，所以可以改变图像的比率。
当做背景的图像对象

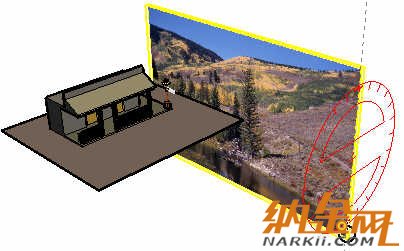

图像对象与SketchUp其它面一样可以移动到任何位置，要当做背景时，将[旋转]工具置于边线上，使用分度器将图像转为垂直。
阴影
注意在街灯旁的招牌投影到地面与影像后面。

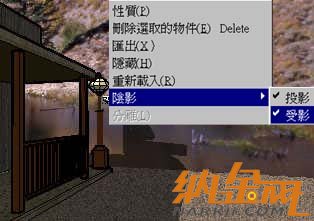

在图像上接鼠标右键，将[阴影] -> [受影]选项设为无效，即可设定山的图像不会接受阴影投射，这样不论从那个视点看就都像背景。
