sketchup制作做埃菲尔铁塔

想知道埃菲尔铁塔怎么制作的么？下面我教你。

step1：在菜单栏中导入一张埃菲尔铁塔的平面图用作图像。

图片如下，只要复制粘贴下来就可以用了：

我们知道埃菲尔铁塔的结构是非常对称的，所以我们只要绘制出四分之一的铁塔骨架然后再旋转复制即可，置于埃菲尔铁塔的观光台和气象台，我们在做完骨架后以组件的形式加上去即可。
step2：将视图切换到顶视图并勾选平行投影。然后我们用直线工具将铁塔的塔架轮廓勾勒出来。
下面我们先勾勒铁塔第二到第三层的部分。

特别要提醒的是：铁塔弧线部分一定要用直线工具连接，否则第二步制作铁塔构架时会非常麻烦。

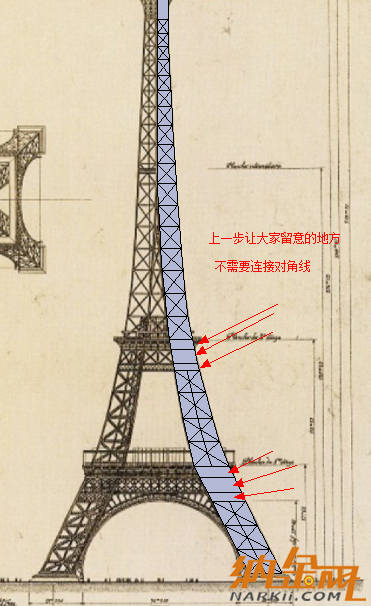

补充一下：

面我们继续勾勒埃菲尔铁塔的骨架：

勾勒完成后应该是这样的：

然后，我们把骨架每一节的对角线连接起来。

使用偏移工具

将每一节钢架偏移出宽度来：

然后擦去多余的线条：

就像这样：

将所有网孔抠除：

完成后变成这样：


使用推拉工具将刚才画好的平面结构向上推出合适高度。

打成组：

将打成的组向下垂直平移，并右击该模型选择相交面-与模型

三击相交线以全选相交线：

将相交线向左平移出合适距离：

连接任意相邻端点完成封面：

向上推出合适高度：

将左方的柱体打成组，然后顺时钟旋转90度。

右击选择相交面-与模型。

将旋转过的组删除，我们可以得到铁塔的1/8的轮廓。

我们用鼠标框选，并用移动工具将其拖出：

下面我们将线框封面，这是个耐心活。

封面的方法如图所示：

用15分钟就可以全部封面完成，然后我们将骨架抠出来：

这是扣完后的骨架：

下面我们将每一节都用推拉工具推出合适的高度：
（重要提醒：使用推拉工具之前必须要将骨架打成组，否则推拉之后的骨架会缺少底面）

推拉完成后的效果图：

将骨架创建成组件，并顺时钟旋转270度复制：

将旋转复制而来的骨架做镜像操作（快捷键是s）：

在合适移动镜像后骨架，便可以得到1/4的骨架：

旋转复制便可以得到完整的埃菲尔铁塔的骨架：

随后我们所要做的就是以组件的方式装入第一二观光塔和气象塔：

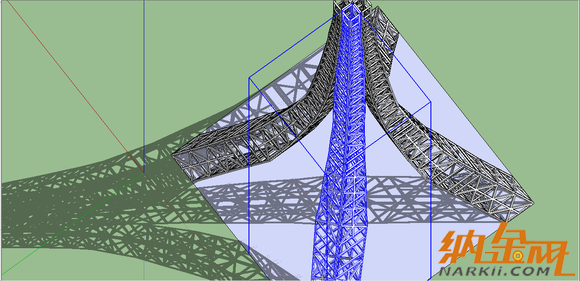

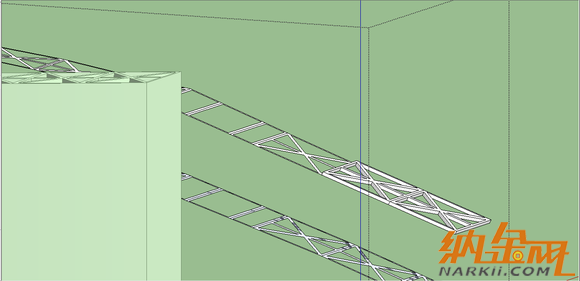

先给大家看一下第二层观光塔的构造（由于制作很繁琐，所以我拿我已经做好的模型向大家展示）：

气象塔的构造：
