11分钟视频，机译字幕请海涵，点击观看
使用软件：SketchUp Pro 2017、Adobe llustrator

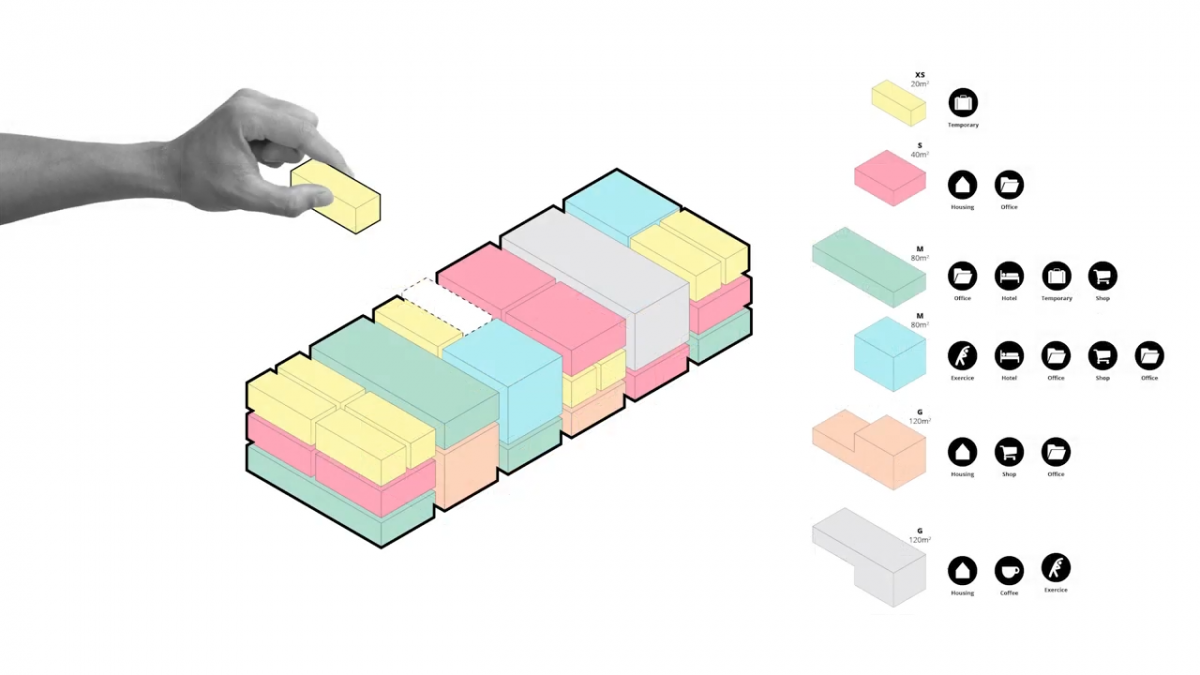

今天与您分享的是OU Graphics出品的
AI建筑分析图制作应用教程
AI可以更加灵活、便捷的实现建筑分析图的表达
OU Graphics在视频中
将完整为你演示建筑分析图的应用
将告诉你如何导出线稿
如何设置线宽、配色
如何合理分布图层、排版、蒙版等应用
信息量略大，相信对你会有很大的帮助。
在此，小编也为你梳理了思路，方便大家学习
01
3D建模
视频中使用的3D软件是SketchUp，你也可以使用Rhino、Blender、Archicad等。

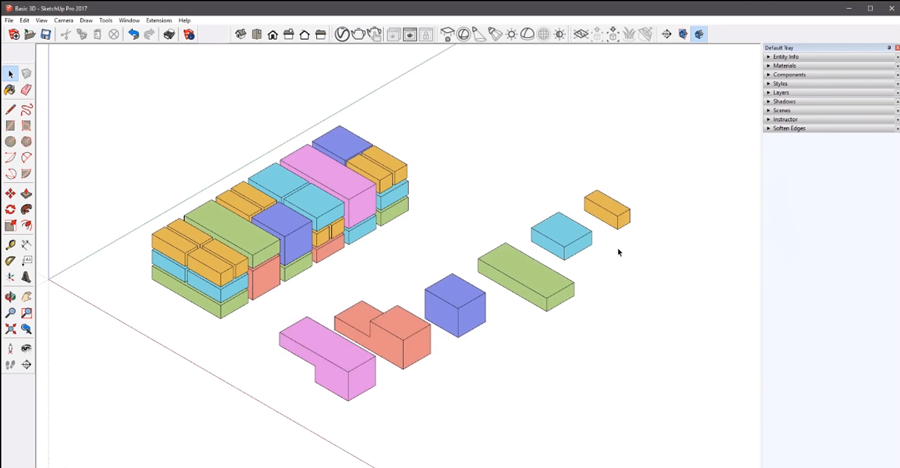

作者以体积图建模为你演示。先将所有的体积块进行颜色编码；将每个类型的体积块，单独复制出来；对齐，确保彼此不会互相覆盖；启用平行投影并进入ISO视图。得到如下图片，完成后导出PDF文件。
由于需要使用矢量形状进行处理，因此必须导出pdf；而对于矢量图形的处理，Adobe llustrator是最佳的选择。
02
矢量图形处理
在Adobe llustrator中，先新建一个文档，拖放pdf文件以新文档的形式打开。这是非常重要的一步，必须将其作为新文档，以便我们可以单独选择元素。

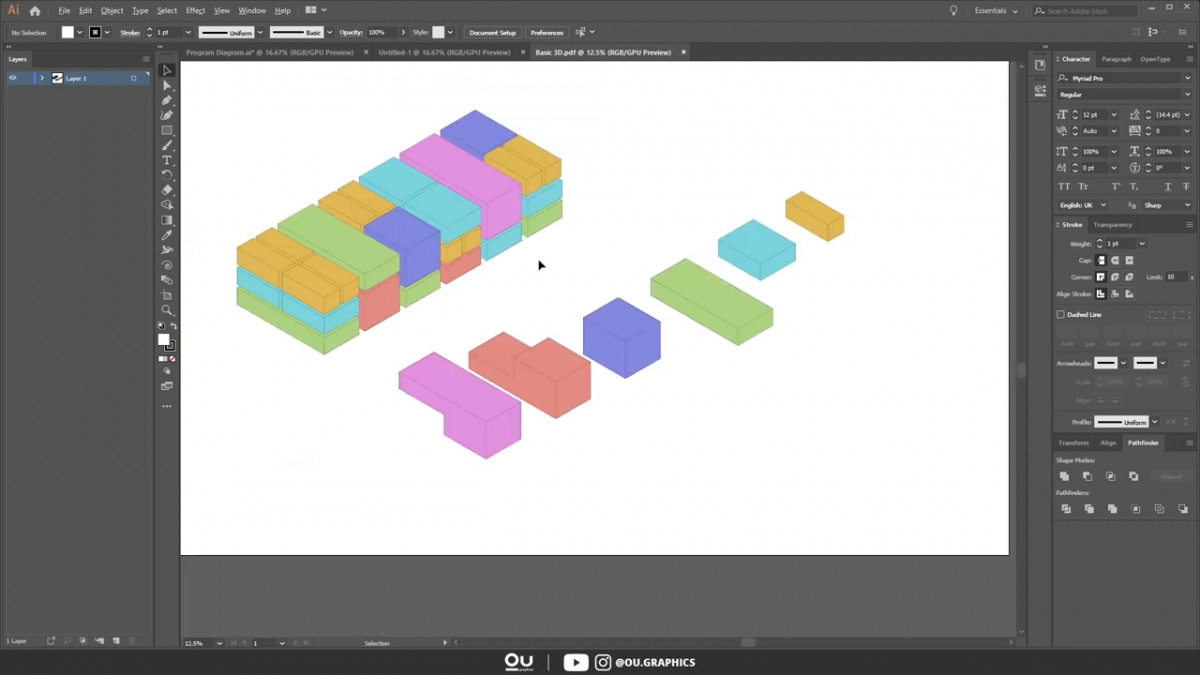

再将pdf文件中的元素，剪切并粘贴到新的工作文档中。观察发现，Sketchup PDF文件包含两种类型的元素：线和图块。
在这里只需要保留图块。因此，选择一条黑色线条>相同>描边颜色>删除所有行。

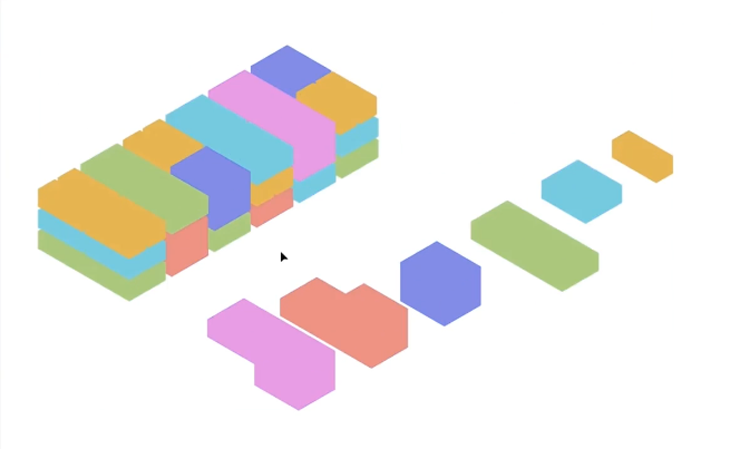

这样做是因为，AI可以处理两条线并填充同一对象的操作，处理完得到这样的图片。
03
配色处理
在SketchUp中，颜色只用于区分体积块；而在AI中，我们需要再次进行处理。

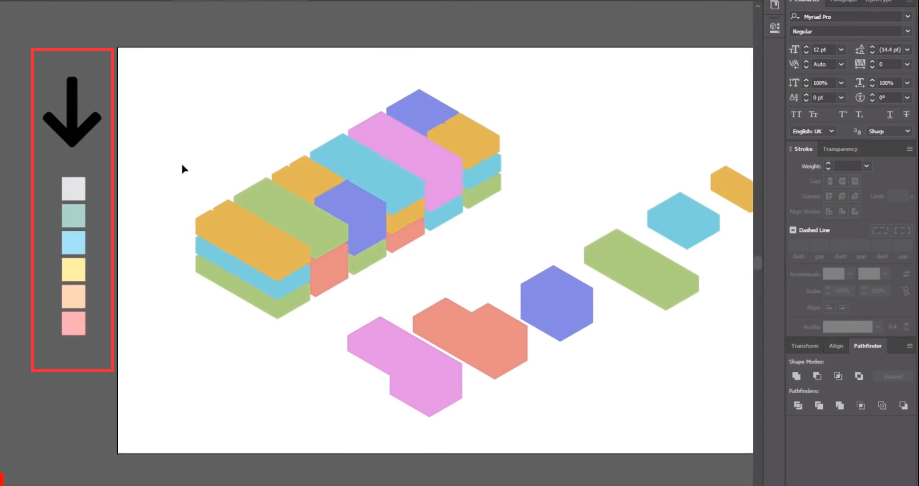

配色方案的选择，作者是从Adobe Color网站获得的参考。在此基础上，作者进行了一些调整：6种颜色之间有对比；使用柔和的色彩，保持美观。
现在进行颜色替换处理，处理方式与处理线条类似，选中一个形状>选择>相同>填充颜色。然后，使用吸管工具，左键单击文件中的一种配色方案颜色。
这个操作很棒的地方在于，它会更改整个文件的颜色，包括单个块；对其它颜色进行同样的操作，尝试不同的颜色布局，以获得最佳的视觉美感。
处理完成后，添加黑色边框。选择对象并双击笔划区域，然后选择"黑色"；将体积块的厚度减小到0.25左右。
04
排版布局
新建图层，用套索工具，将图片元素进行分割、剪贴处理；将左侧的体积块复制到新图层，右侧的体积块对齐后建组，便于移动。

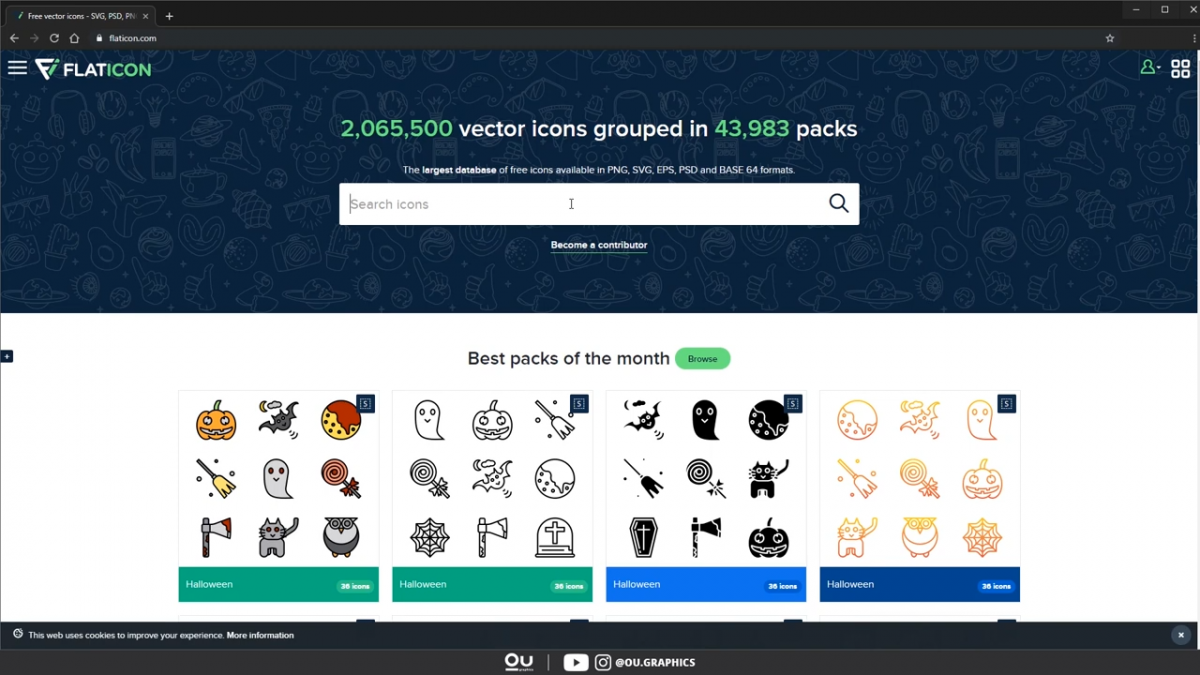

之后，寻找合适的图标进行排版。作者推荐flaticon网站（网址：flaticon.com），免费图标，下载为PDF，SVG或EPS文件。
挑选下载合适的图标，在AI中将图标作为矢量形状打开，创建圆圈图标，两个图标叠加>减去>居中。
继续添加描述每个标签含义的文本
调整排列及分布，完成。
05
层次调整

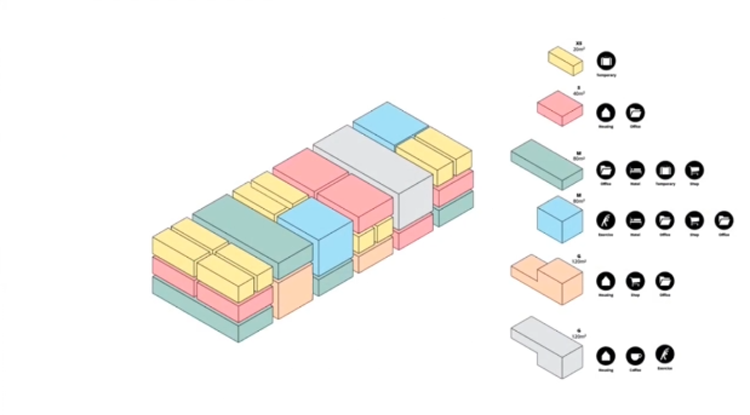

在这样的图表中，使用粗细不同的边框来调整层次不失为一个好方法，能够直观地突出重点。
除此之外，还可以增加一些东西让图片显得更特别。比如作者进行了如下处理：
当然，你也可以根据自己的想法去实现。
以上为今天分享的全部内容
希望对你有所帮助！
