SketchUp 2019 建筑透视剖面图教程

15分钟视频，机译字幕，请点击观看

今天与大家分享OU Graphics出品的

SketchUp 2019 建筑透视剖面图教程

我们都喜欢剖面分析图

因为它便于我们展示项目的思路。

但是你知道什么比剖面更好吗？

建筑透视剖面图

通过视频，你将了解如何完成建筑透视剖面图

作者将为你呈现最佳的工作流程

保留了创建的重要步骤

掌握使用SU作为3D模型软件进行内容转化

并导入到Ai和PS中进行处理

使用软件：SketchUp Pro 2019、Illustrator、Photoshop

在此，小编提炼了重要步骤，方便你快速学习！

1、3D模型创建与导出

首先，从3D软件开始，案例中为SketchUp软件。

创建透视图的关键之一是细节，画面要包含很多细节。在此，作者推荐了一本书《MANUAL OF SECTION》，书中有一些很棒的设计，值得借鉴！

第二件事是选择最佳的角度，以便更好地展示你的设计。

作者创建了一个不错的透视图，它显示了地板之间的关系以及太阳如何通过天窗和窗户穿透建筑物。通过纵向剖面，还可以看到两个外墙，以及所有的花盆。

在SketchUp 2019中，此功能可以自动填充正在修剪的内容。如果你使用的是2019之前的版本，或者无法自动创建这类填充的软件，你必须手动执行此操作。

右键单击，选择"对齐视图"，不要移动相机，选择“平移"工具，然后移动它。

建议将相机高度放在中间位置，这样可以使截面均匀分布，并且所有角都具有相同的“视角”。

还有另一个更改的设置是视野，可以选择部分的深度。建议接近45，这个视角最能代表现实世界。

从这里将"样式”更改为“隐藏线"，只需要保留线条

如下图，如果你遇到某些模型无法正确显示的情况，点击启用“样式中的配置文件"选项，可以解决这个问题。

确认后保存场景，完成后导出该场景PDF。然后就可以开始下一步了。

2、AI线稿处理

准备好PDF，导入Ai完善所有线宽并添加其他功能。

在透视图部分中找到消失点，保证从正确的角度添加或编辑图形中的内容。可以使用基本线来扩展透视图，并找到消失点的位置。

在此，作者将文件分成两层。一个用于切割元素，另一个用于通用线。然后用细线定义所有线层元素。

接下来进行细节调整，将盖子、转角等不正常的线条进行纠正。

调整未闭合的线条

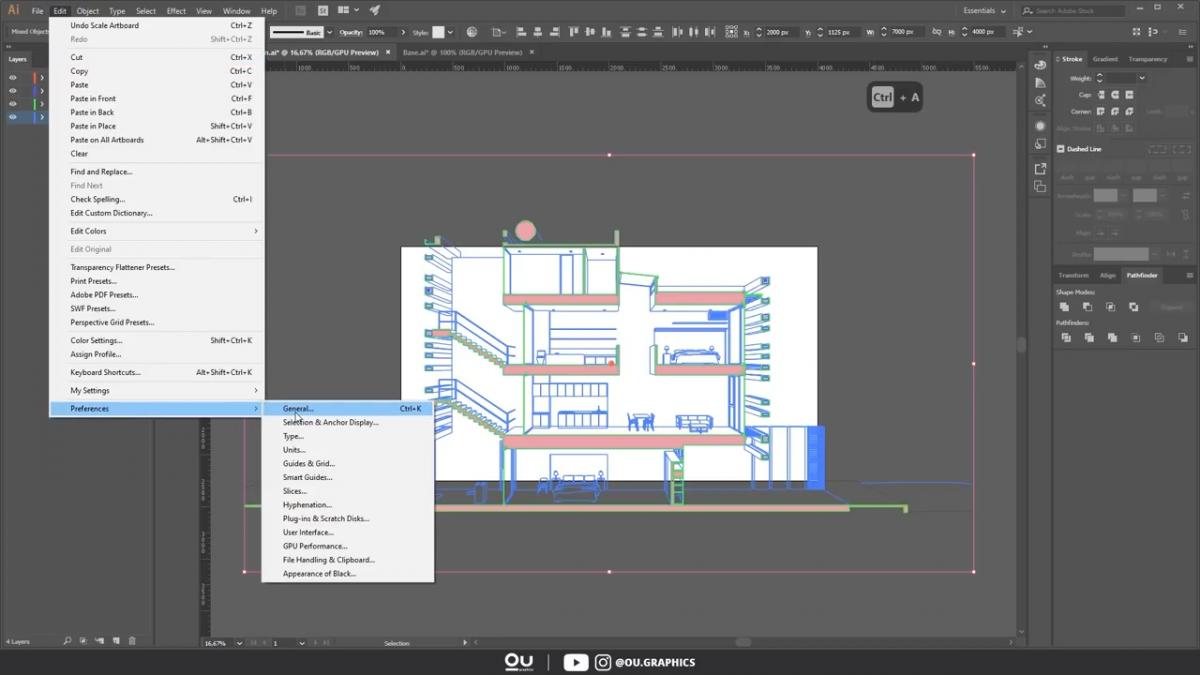

调整屏幕和图像尺寸。按Ctrl + R激活标尺，右键单击并选择所需的单位，选择像素；根据需要调整屏幕尺寸。

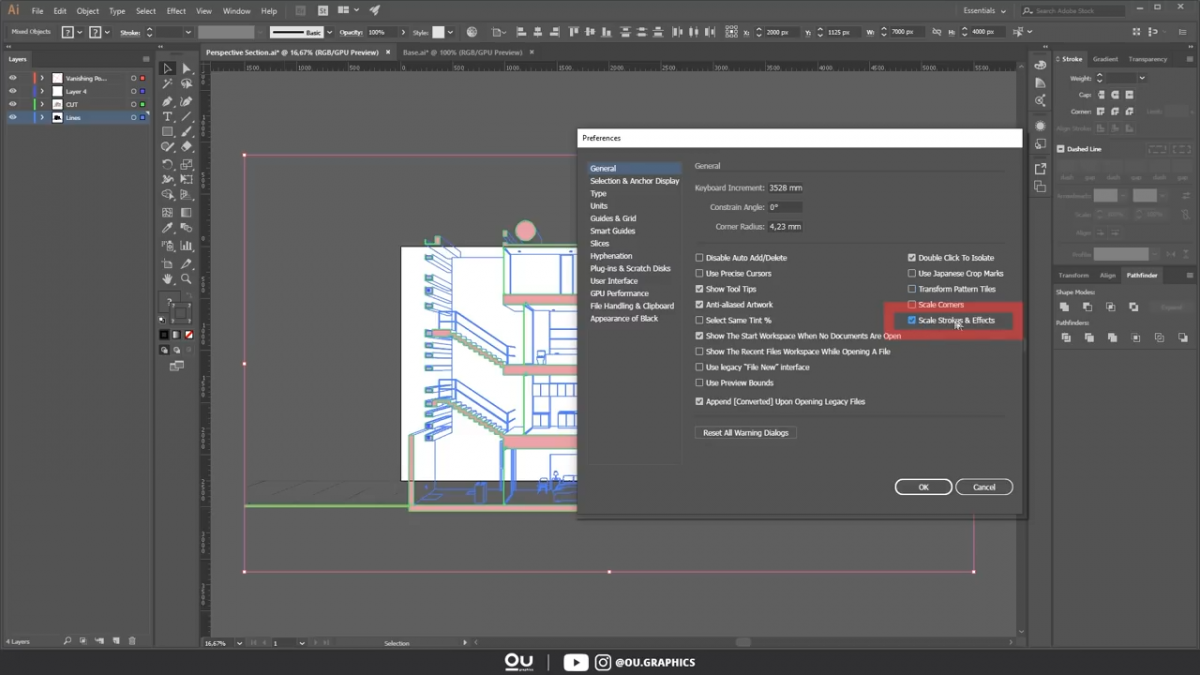

在缩小所有尺寸以匹配屏幕尺寸之前，点击>首选项设置，并启用此小复选框。这将让你在调整图片大小时保持正确的长宽比。

接下来，按Ctrl + A选择所有内容，然后同时按Shit和Alt并拖动一个角。

插入人物，人物的文件格式为llustrator，只需导入并缩放为正确的大小即可。

3、PS后期处理

在photshop中，创建一个与AI相同尺寸的新文件。然后文件>插入链接>选择ai文件，在“剪切到”选项中，选择“媒体盒"。

值得注意的是，在Ai与PS的链接处理过程中，必须同时打开两者。

现在进行天空，土壤和植被等处理，看看如何将它们结合在一起。

对于天空，使用魔术棒选择了基本图层区域，充满蓝色；然后创建一个图案进行叠加。

用一个正方形创建蒙版，将天空处理成为一个方形。

接下来，使用云作为对象>创建蒙版>裁剪天空线条。重点在于蒙版的应用和切割图层，使背景具有动态。

添加地面纹理

添加树木剪影，以及在水平花盆中添加了一些草，强调细节。

添加结构，增加天花板的厚度与信息。

调整构图。在此充分体现了AI和PS链接的好处：回到AI中调整一些元素，在PS中会同步更新，效率更高。使用蒙版也能使工作效率更加提升，方便轻松进行更改。

作者想给这张图增加一些素描感，因此在植被的细节处理上，作者用手绘板来创建植被，使图片更加个性化。

在土壤部分，作者创建了一个非常微妙的图案，你也可以替换为植被纹理等进行拼贴。

最后，可以使用“色相/饱和度”进行颜色调整，可以获得非常有趣的结果。

以上为今天分享的所有内容。

建筑透视图可用于参加建筑竞赛

分享深度的个人项目等等

相信对你有所帮助！
